Усиленный фильтр предварительного очистителя топлива (опция)


Замена фильтра

  1. ПРИМЕЧАНИЕ:

    RXA0084320
    RXA0084320-UN-26SEP05

    H91103
    H91103-UN-09APR08

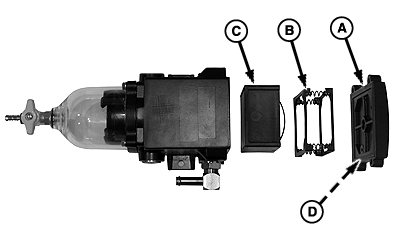

    A - Крышка

    B - Пружинная кассета

    C - Фильтрующий элемент

    D - Прокладка

    После пяти обратных промывок фильтрующего элемента, очистите фильтр. Замените фильтр, когда лампу не видно на просмотр через фильтр.

    Выключите двигатель и закройте клапан у днища топливного бака.

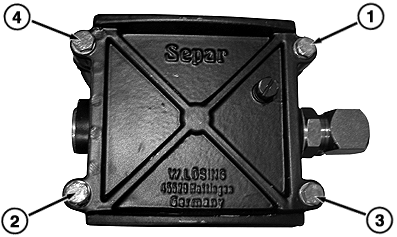

  2. Равномерно отпустите винты крышки в указанной последовательности.

  3. ПРИМЕЧАНИЕ: Крышка и пружинная кассета используются повторно, но необходимо установить запасной фильтрующий элемент.

    Снимите крышку (A), пружинную кассету (B) и фильтрующий элемент (C).

  4. Установите запасной фильтрующий элемент и ранее снятую пружинную кассету (В).

  5. Проверьте прокладку крышки (D) и замените ее при необходимости.

  6. Установите крышку и затяните в указанной последовательности.

  7. Откройте клапан у днища топливного бака.

  8. Включите зажигание на 60 секунд, чтобы топливный насос заполнил топливную систему, и проверьте на течи.

  9. Запустите двигатель и дайте поработать в течение трех – пяти минут на низких оборотах холостого хода. Если двигатель не запускается или глохнет, см. раздел “Фильтры грубой и тонкой очистки топлива – замена”.


Очистка фильтра

  1. Выключите двигатель и закройте клапан у днища топливного бака.

  2. ПРИМЕЧАНИЕ: Используйте сливной поддон при сливе топлива.

    Откройте сливной клапан и слейте топливо из корпуса фильтра.

  3. Равномерно отпустите винты крышки в указанной последовательности.

  4. Снимите крышку (А) и пружинную кассету (В).

  5. Выньте фильтрующий элемент с помощью рукоятки (С).

  6. ПРИМЕЧАНИЕ: Проверьте фильтр на отсутствие повреждений. При наличии повреждений установите запасной фильтр.

    Промойте фильтр в чистом дизельном топливе или уайт-спирите.

  7. Установите фильтрующий элемент и пружинную кассету.

  8. Проверьте прокладку крышки (D) и замените ее при необходимости.

  9. Установите крышку и крепежные болты и оставьте болты, затянутыми от руки.

  10. Затяните болты в последовательности, показанной на рисунке.

  11. Откройте клапан у днища топливного бака.

  12. Включите зажигание на 60 секунд, чтобы топливный насос заполнил топливную систему, и проверьте на течи.

  13. Запустите двигатель и дайте поработать в течение трех – пяти минут на низких оборотах холостого хода.
