Лопасти измельчителя (электрическая регулировка) – заводские настройки

ПРИМЕЧАНИЕ:

H87748
H87748-UN-29MAR07

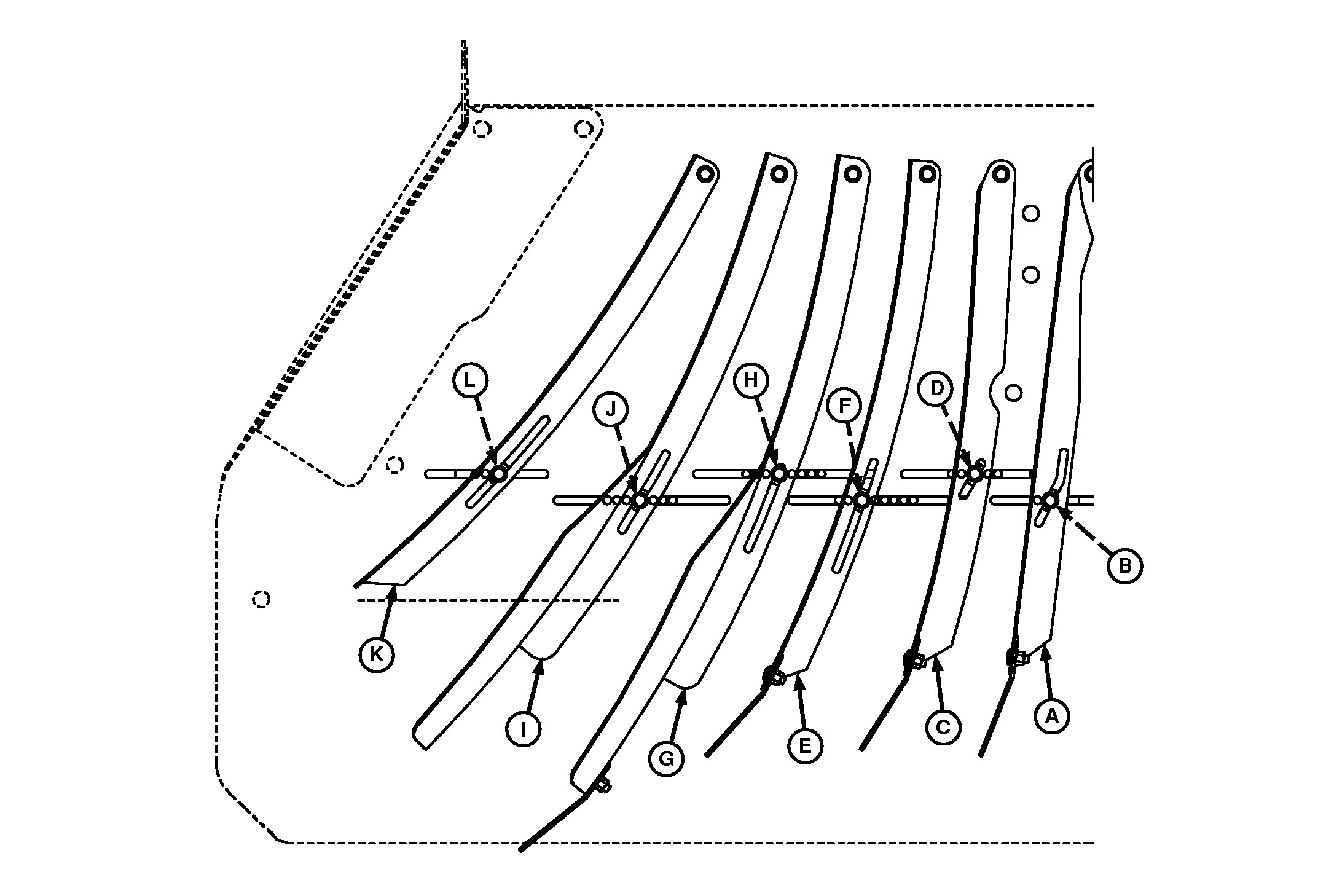

Настройка лопастей под платформенные жатки длиной 9,1 м (30 фт.) (если смотреть снизу измельчителя)

A - Лопатка 1

B - Второе отверстие

C - Лопатка 2

D - Третье отверстие

E - Лопатка 3

F - Шестое отверстие

G - Лопатка 4

H - Пятое отверстие

I - Лопатка 5

J - Четвертое отверстие

K - Лопатка 6

L - Первое отверстие

При регулировке лопастей измельчителя отверстия номеруются от центра измельчителя по направлению к краю.

Если требуется ширина разброса 7,6 м (25 фт), за более подробной информацией по дополнительному комплекту обратиться к вашему дилеру компании John Deere.

OUO6075,00009BB-59-20100930
