Лезвия ножей стационарной секции соломорезки — замена

ВНИМАНИЕ:

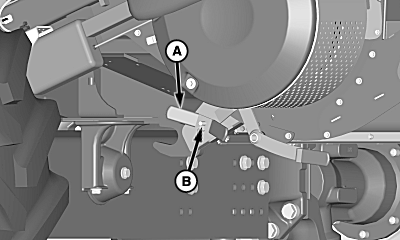

H98140-UN-21SEP10

A - Барашковая гайка

B - Стяжной стержень

Ослабьте барашковую гайку (A) на измельчителе.

Переводите ручку регулятора вверх, пока ножевой брус не окажется внизу паза.

ПРИМЕЧАНИЕ: Сохранить втулки на наружных концах ножевого става для последующей сборки.

Придерживая ножевой брус, извлеките стержень (B), толкнув его наружу по направлению к правой части машины.

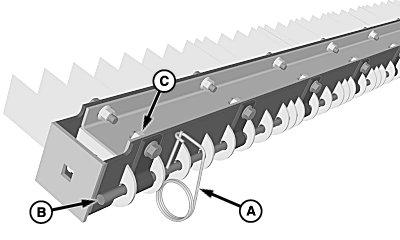

H82430-UN-14FEB05

A - Штифт

B - Ограничительный стержень

C - Стопорные гайки

Ослабить стопорные гайки (C) на зажимах удерживающего стержня.

Двигайте стержень, пока не вытащите его из ножей, которые необходимо заменить.

Переверните ножи или замените их, если они изношены с обеих сторон.

Выровняйте стержень и ножи.

Затяните стопорные гайки на зажимах и вставьте штифт.

ПРИМЕЧАНИЕ: Снова установите втулки с наружных торцов ножевого бруса.

Установите узел ножевого бруса и вставьте стержень с правой стороны машины.

Установите барашковую гайку и отрегулируйте положение ножевого бруса.

ВАЖНО: Для уборки кукурузы необходимо полностью убрать ножи.

Затяните барашковую гайку, чтобы зафиксировать положение ножевого бруса.
