Ножи измельчителя – замена и конфигурация

ВНИМАНИЕ:

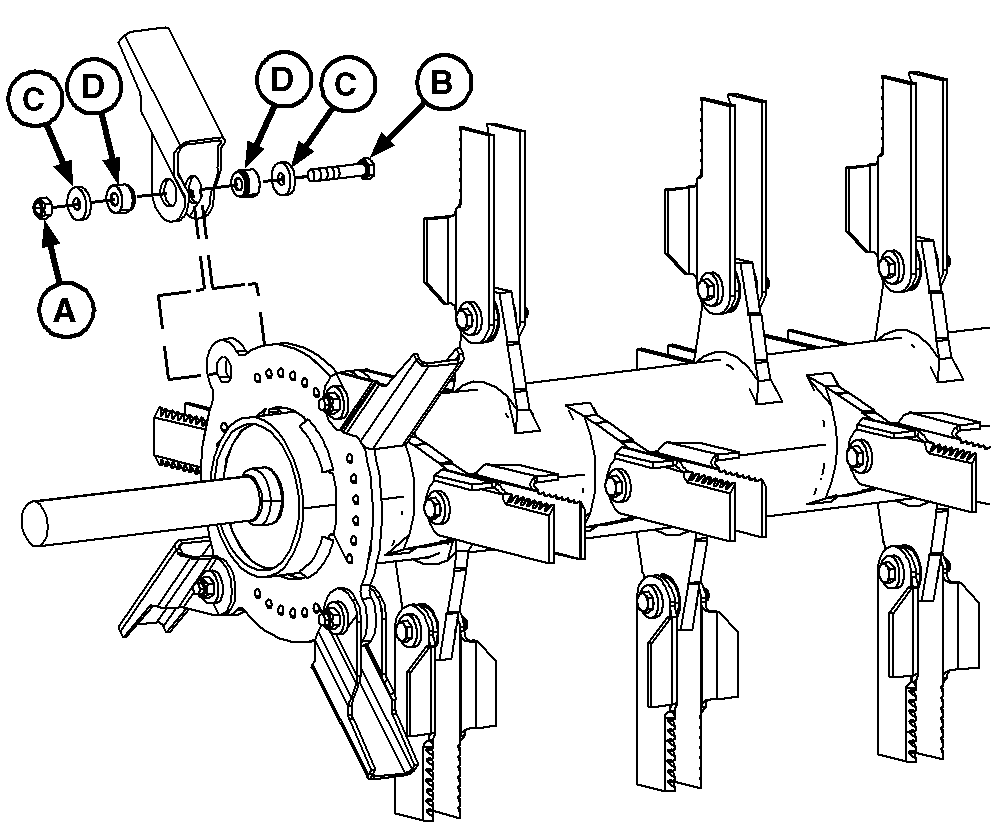

H87281-UN-01AUG07

A - Стопорная гайка

B - Винт с головкой

C - Шайбы

D - Втулки

ПРИМЕЧАНИЕ: На рисунке показан пример замены как лопастных, так и прямых лезвий. Всегда располагайте ножи так, как это было сделано при сборке на заводе.

Крайние ножи:

ПРИМЕЧАНИЕ: При снятии ножей или втулок для обследования обязательно устанавливайте ножи на ТУ ЖЕ опору, с которой они были сняты. Это необходимо для сохранения балансировки. Рекомендуется перед снятием отметить каждый нож.

Во время установки/замены ножей вставляйте новый крепеж в том же положении, в каком был установлен старый.

Снимите контргайку (А), винт с головкой под ключ (В), шайбы (С) и втулки (D).

Осмотрите и в соответствии с необходимостью замените втулки во время замены ножей. Детали можно заказать у дилера компании John Deere.

Замените нож и вставьте винт с головкой, шайбы, втулки и стопорную гайку. Затяните гайку нормативным моментом.

Наименование	Единица измерения	Спецификация
Стопорная гайка ножа соломоизмельчителя	Момент затяжки	60 Нм (44 фнт-фт)

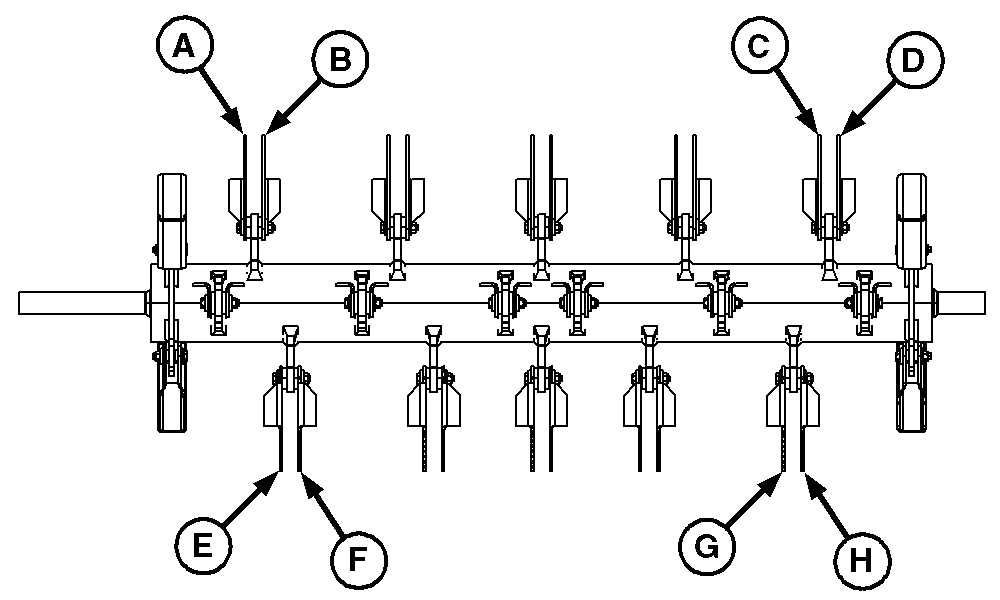

H87283-UN-01AUG07

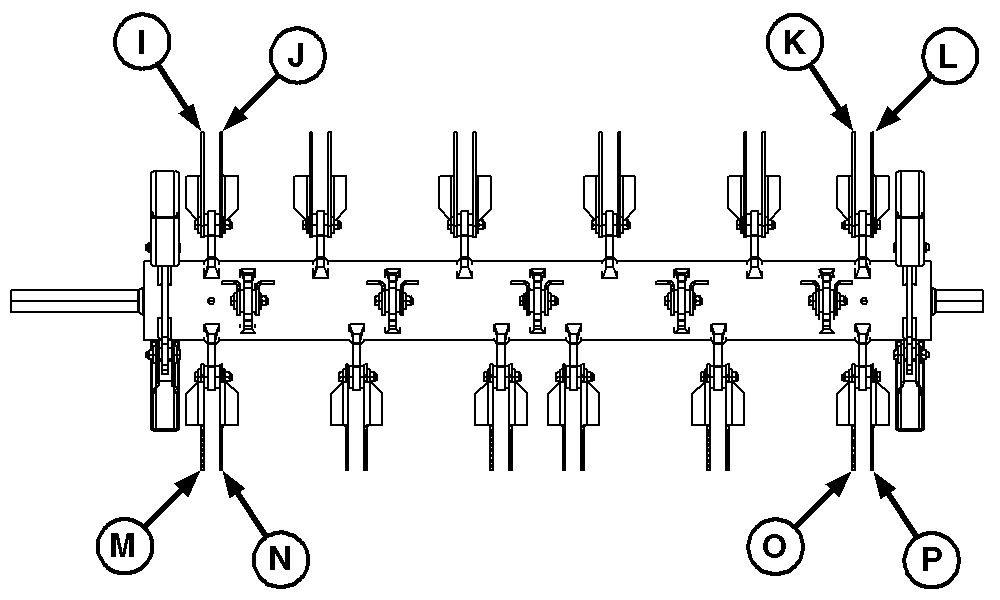

H87284-UN-01AUG07

A—H - Лопастные ножи

I—P - Лопастные ножи

ВАЖНО: Обязательно сохранить балансировку соломоизмельчителя. Заменять ОБА ножа на одной опоре и ОБА ножа на противоположной опоре (расположенной под углом 180 градусов). Также замените четыре ножа на противоположном конце ротора, находящиеся на том же расстоянии по оси от балансировочного кольца. Для замены одного сломанного ножа НЕОБХОДИМО установить восемь ножей, или заменить все ножи одновременно. Это НЕОБХОДИМО для сохранения баланса.

Если сломан нож (A), следует заменить ножи (A–H).

Если сломан нож (I), следует заменить ножи (I–P).

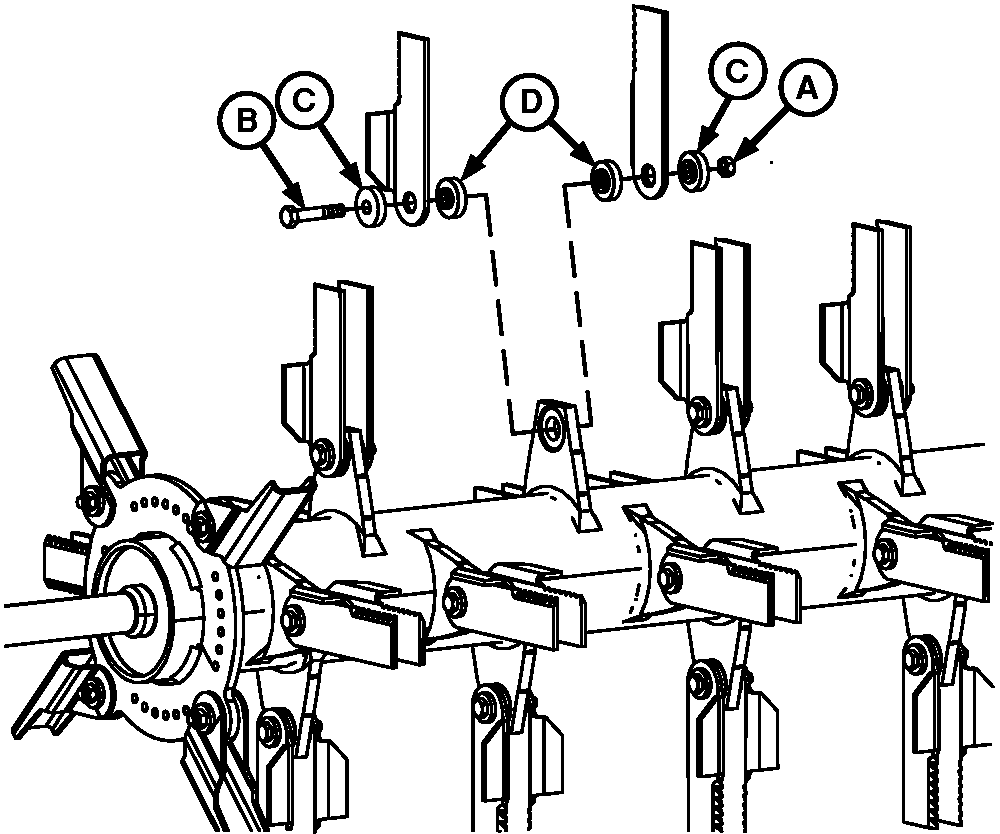

H98142-UN-21SEP10

A - Стопорная гайка

B - Винт с головкой

C - Втулки

D - Втулки

ПРИМЕЧАНИЕ: При снятии ножей или втулок для обследования обязательно устанавливайте ножи на ТУ ЖЕ опору, с которой они были сняты. Это необходимо для сохранения балансировки. Рекомендуется перед снятием отметить каждый нож.

Во время установки/замены ножей вставляйте новый крепеж в том же положении, в каком был установлен старый.

Снимите стопорную гайку (A), винт (B) и втулки (C и D).

Осмотрите и в соответствии с необходимостью замените втулки во время замены ножей. Детали можно заказать у местного дилера компании Джон Дир.

Замените нож и вставьте винт с головкой, втулки и стопорную гайку. Затяните гайку нормативным моментом.

Наименование	Единица измерения	Спецификация
Стопорная гайка ножа соломоизмельчителя	Момент затяжки	60 Нм (44 фнт-фт)
