Ножи соломоизмельчителя — центровка
ВНИМАНИЕ:

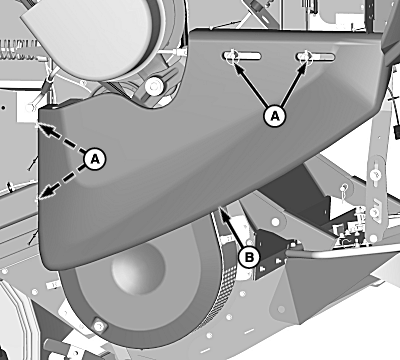

H98146-UN-21SEP10
A - Штифты быстрой фиксации
B - Щиток
ОСТАНОВИТЕ двигатель, включите стояночный тормоз и извлеките ключ из замка зажигания.Полностью поднимите измельчитель и снимите быстрозапорные штифты (A) и щиток (B).

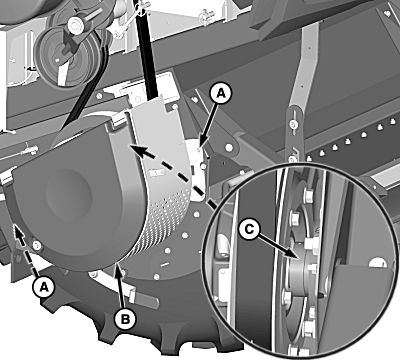

H98147-UN-21SEP10
A - Винты с головкой (4 шт.)
B - Щиток
C - Стопорное кольцо
Отверните винты с головкой под ключ (A) и снимите щиток (B).Ослабьте крепление винта и стопорного кольца (C) с левой стороны.

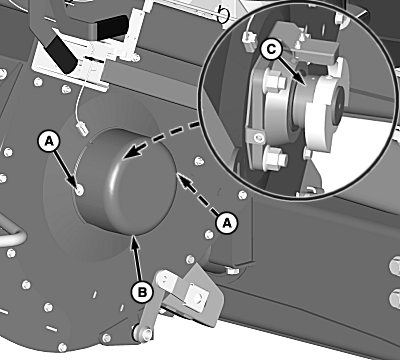

H98148-UN-21SEP10
A - Винты с головкой (2 шт.)
B - Крышка подшипника
C - Контровочный хомутик
Открутите винты с головкой (A) и снимите крышку подшипника (B).Ослабьте крепление винта и стопорного кольца (C) с правой стороны.

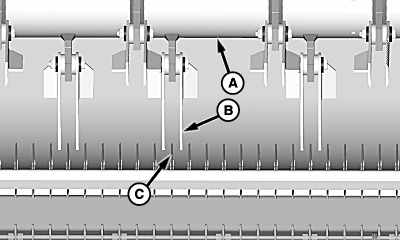

H87317-UN-30JAN07
A - Ротор соломоизмельчителя
B - Ножи ротора
C - Стационарные ножи
Сдвиньте ротор (A) измельчителя вправо или влево, чтобы все ножи ротора (B) не задевали стационарные ножи (C).Затяните стопорные кольца с обеих сторон в направлении вращения и зафиксируйте установочными винтами.
Установите крышку подшипника с правой стороны и щитки измельчителя с левой стороны.
