Скорости привода соломоизмельчителя — переключение

ВНИМАНИЕ:

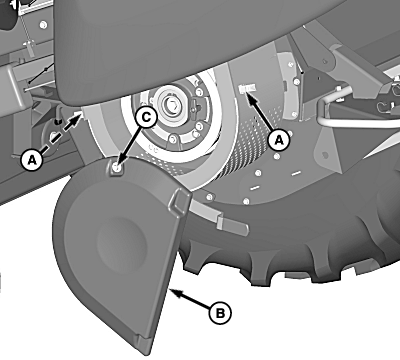

H98149
H98149-UN-21SEP10

A - Защелки

B - Щиток

C - Шкворень

ОСТАНОВИТЕ двигатель, включите стояночный тормоз и извлеките ключ из замка зажигания.

Откройте защёлки (A) и поверните щиток (B) на шарнире (C).


Положение низких оборотов:

ПРИМЕЧАНИЕ: Может потребоваться немного повернуть шкив во время перемещения рычага переводного механизма.

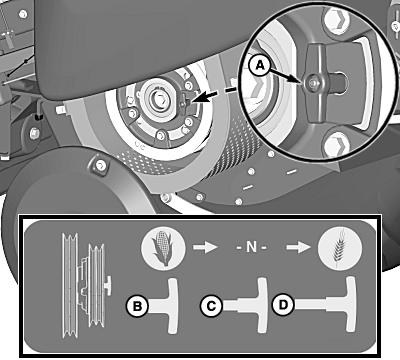

H98150
H98150-UN-21SEP10

A - Рычаг переводного механизма

B - Положение низких оборотов:

C - Нейтральное положение

D - Положение высоких оборотов

Установите рычаг переводного механизма (A) в положение (B).

  • Зерновые

Нейтральное положение:

ПРИМЕЧАНИЕ: Может потребоваться немного повернуть шкив во время перемещения рычага переводного механизма.

Установите рычаг переводного механизма (A) в положение (C).


Положение высоких оборотов:

ПРИМЕЧАНИЕ: Может потребоваться немного повернуть шкив во время перемещения рычага переводного механизма.

Установите рычаг переводного механизма (A) в положение (D).

  • Зерно

Закройте щиток и закрепите с помощью защёлок.

OUO6075,00009C7-59-20101014
