Натяжение приводного ремня соломоизмельчителя — регулировка

ВНИМАНИЕ:

H98146
H98146-UN-21SEP10

A - Штифты быстрой фиксации

B - Щиток

ОСТАНОВИТЕ двигатель, включите стояночный тормоз и извлеките ключ из замка зажигания.

ПРИМЕЧАНИЕ: Для правильного натяжения ремней полностью опустите измельчитель.

Снимите быстрозапорные штифты (A) и щиток (B).

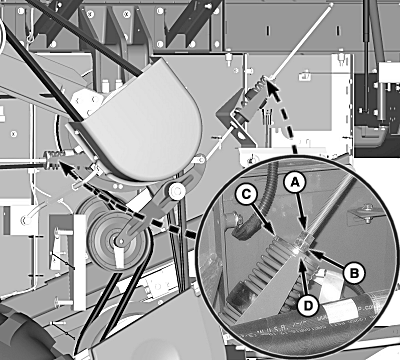

H98151
H98151-UN-21SEP10

A - Стопорная гайка

B - Гайка

C - Шайба

D - Шаблон

Ослабляйте контргайку (А) и затягивайте гайку (В) до тех пор, пока шайба (С) не будет находиться между концом шаблона (D) и нижней частью ступени. Затяните стопорную гайку.

Установите щиток и зафиксируйте его быстрозапорными штифтами.

OUO6075,00009C8-59-20101014
