Ремень соломоизмельчителя — замена
ВНИМАНИЕ:

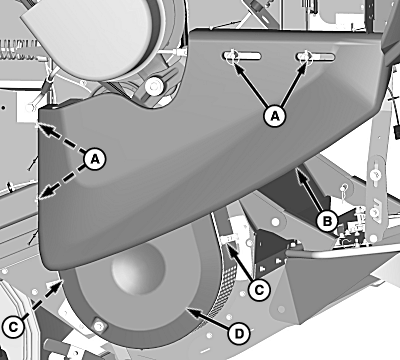

H98152-UN-21SEP10
A - Штифты быстрой фиксации
B - Щиток
C - Защелки
D - Щиток
ОСТАНОВИТЕ двигатель, включите стояночный тормоз и извлеките ключ из замка зажигания.ПРИМЕЧАНИЕ: Для снятия и замены ремней необходимо установить измельчитель в среднее положение.
Снимите быстрозапорные штифты (A) и щиток (B).
Откройте защелки (C) и поверните щиток (D), чтобы его снять.
ПРИМЕЧАНИЕ:

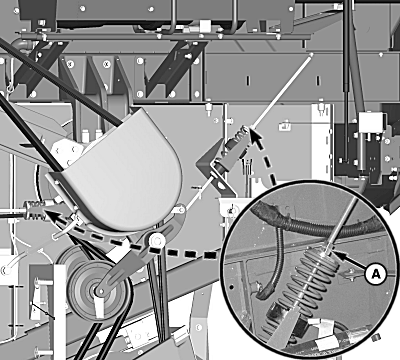

H98153-UN-21SEP10
A - Гайки
Отметьте положение гаек натяжного механизма перед ослаблением для того, чтобы облегчить повторную сборку.Ослабьте гайки (A), чтобы сбросить давление ремня.

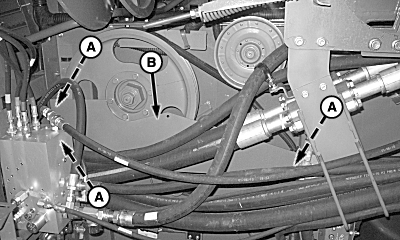

H96952-UN-17JUN10
A - Крепежные винты
B - Щиток
Отверните винты с головкой под ключ (A) и снимите щиток (B).
H96953-UN-17JUN10
A - Гайки
B - Ремень выпускного битера
Ослабьте гайки (A) для того, чтобы ослабить натяжение ремня (B) разгрузочного битера.Внутренний ремень измельчителя:
ПРИМЕЧАНИЕ:

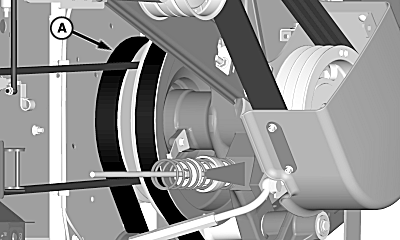

H98160-UN-21SEP10

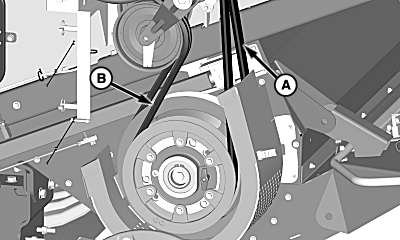

H98161-UN-21SEP10
A - Внутренний ремень привода измельчителя
B - Наружной ремень привода измельчителя
Поверните ремень, чтобы он лег между шкивом и боковой стенкой.Снимите внутренний ремень привода измельчителя (A) с верхних шкивов.
Снимите наружный ремень привода измельчителя (B) с нижних шкивов.
Снимите внутренний ремень привода измельчителя с нижних шкивов.
Установите новый ремень в обратном порядке.
Наружный ремень измельчителя:
ПРИМЕЧАНИЕ:

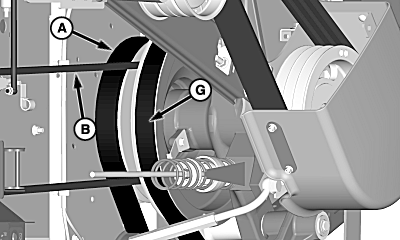

H98158-UN-21SEP10

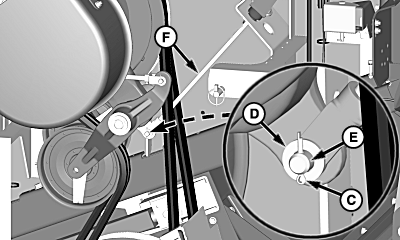

H98159-UN-21SEP10
H98163-UN-21SEP10
A - Внутренний ремень привода измельчителя
B - Ремень выпускного битера
C - Шплинт
D - Шайба
E - Штифт
F - Стержень натяжного устройства
G - Наружной ремень привода измельчителя
Поверните ремни, чтобы они легли между шкивом и боковой стенкой.Снимите внутренний ремень привода соломоизмельчителя (A) и ремень разгрузочного битера (B) с верхних шкивов.
Извлеките и сохраните шплинт (C), шайбу (D) и штифт (E) из стержня (F).
Снимите наружный ремень привода измельчителя (G) с верхних и нижних шкивов.
Установите новый ремень в обратном порядке.

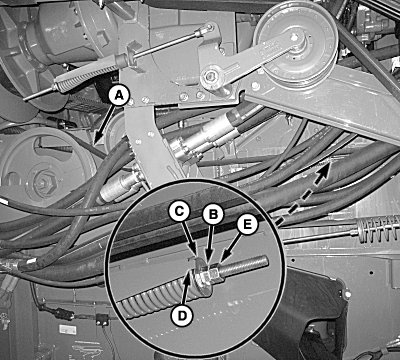

H96957-UN-18JUN10
A - Ремень выпускного битера
B - Гайка
C - Шайба
D - Шаблон
E - Гайка
Установите ремень разгрузочного битера (A) на шкив.Затягивайте гайку (B), пока шайба (C) не будет расположена между концом измерителя (D) и нижней частью выступа. Затянуть стопорную гайку (Е).
H96952-UN-17JUN10
A - Крепежные винты
B - Щиток
Установите щиток (B) и закрепите его с помощью крепежных винтов (A).

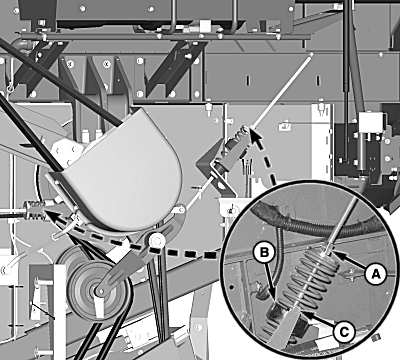

H98320-UN-28SEP10
A - Гайки
B - Направляющая пружины
C - Шаблон
Опустите измельчитель в среднее положение.Затягивайте гайки (A), пока направляющая пружины (B) не дойдет до конца измерительного шаблона (C), как показано на рисунке.

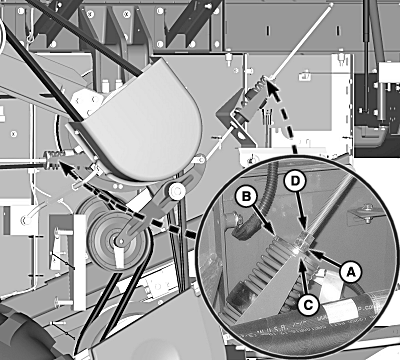

H98322-UN-28SEP10
A - Гайка
B - Шайба
C - Шаблон
D - Стопорная гайка
Для правильного натяжения ремня полностью опустите измельчитель.Затягивать гайку (A), пока шайба (B) не будет расположена между концом измерителя (C) и нижней частью выступа. Затяните стопорную гайку (D).
Установите щиток и зафиксируйте его быстрозапорными штифтами.
OUO6075,00009C9-59-20100929 |
