Лопасти стеблеотвода – регулировка

ВНИМАНИЕ:

H98165
H98165-UN-21SEP10

H98166
H98166-UN-21SEP10

H98708
H98708-UN-19OCT10

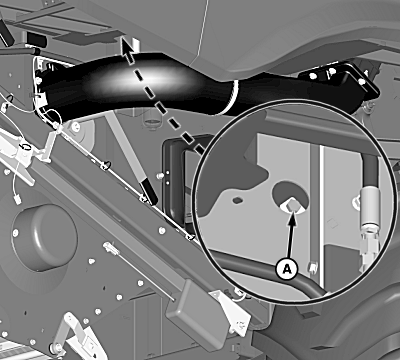

A - Винт с головкой

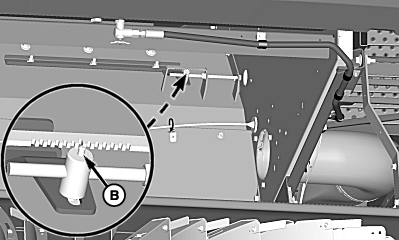

B - Индикатор

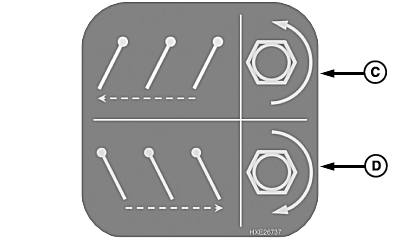

C - Против часовой стрелки

D - По часовой стрелке

ОСТАНОВИТЕ двигатель, включите стояночный тормоз и извлеките ключ из замка зажигания.

Изменение положения лопастей стеблеотвода, и как следствие показаний индикатора (B), осуществляется с помощью винта (A).

  • Против часовой стрелки (C) – лопасти поворачиваются в левую сторону машины.
  • По часовой стрелке (D) – лопасти поворачиваются в правую сторону машины.

ПРИМЕЧАНИЕ: Отрегулируйте положение лопастей так, чтобы растительная масса равномерно распределялась по всей ширине жатки.

OUO6075,00009CD-59-20101117
