Нож откидного борта PowerCast — замена (дополнит.)

ВНИМАНИЕ:

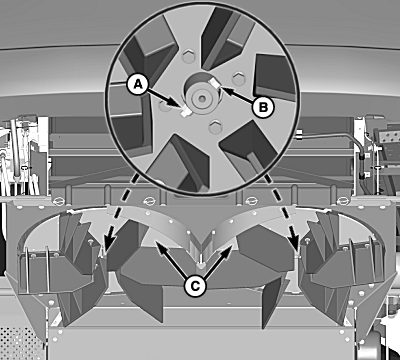

H98170
H98170-UN-22SEP10

A - Стопорная гайка

B - Винт с головкой

C - Дисковые батареи разбрасывателя

Диски весят приблизительно 13 кг (29 фнт).

ВАЖНО: Диски могут быть левосторонними и правосторонними. Перед снятием отметьте место крепления дисков.

Открутите стопорную гайку (A) и винт с головкой (B) с дисков соломоразбрасывателя (C).

ВАЖНО:

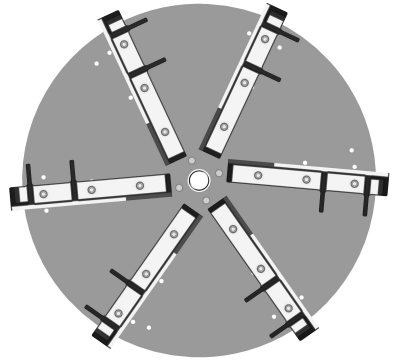

H98171
H98171-UN-22SEP10

Во время замены изношенных или поврежденных ножей для сохранения ротационного баланса диска следует заменять ножи, установленные друг напротив друга, в комплекте.

Ножи ориентированы в чередующиеся отверстия для достижения оптимального распределения материала. Проверьте, что новые ножи вставлены в те же отверстия.

При необходимости установить запасные ножи и затянуть крепежные детали согласно спецификации.

НаименованиеЕдиница измеренияСпецификация
Крепежные детали ножаМомент затяжки22 Нм (16 фнт-фт)

OUO6075,00009CE-59-20100922
