Задние кожухи откидного борта PowerCast (дополнительно)
ПРИМЕЧАНИЕ:

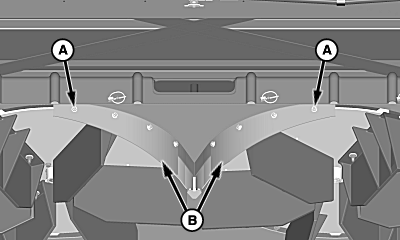

H98180-UN-22SEP10
A - Крепежные детали (8 шт.)
B - Задние кожухи
Кожухи можно снять, для подачи большего количество растительной массы в центр машины в ходе уборке жесткостебельных или толстостебельных культур.При уборке кукурузы передние и задние кожухи всегда должны быть установлены, чтобы обеспечить равномерное распределение материала.
Полевое положение:
Кожухи используются для управления распределением послеуборочных остатков на широких платформенных жатках.
Установите кожухи (B) за сварной накладкой, как показано на рисунке, и зафиксируйте крепежными деталями (A).

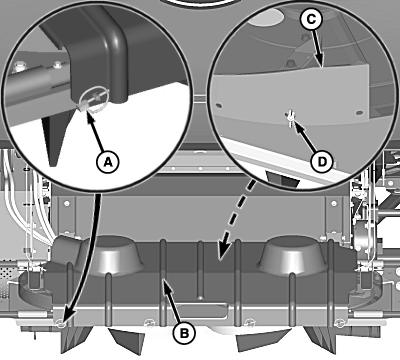

H98181-UN-22SEP10
A - Штифты быстрой фиксации
B - Щиток
C - Задние щитки
D - Барашковая гайка
Положение хранения:Снять и сохранить быстрозапорные штифты (A) и щиток (B).
Установите задние кожухи (C) на приварную шпильку, как показано на рисунке, и зафиксируйте с помощью барашковой гайки (D).
Установить ранее снятый щиток и быстро фиксируемые штифты.
OUO6075,00009CF-59-20100930 |
