Соломоразбрасыватель – положение валкования
ВНИМАНИЕ:

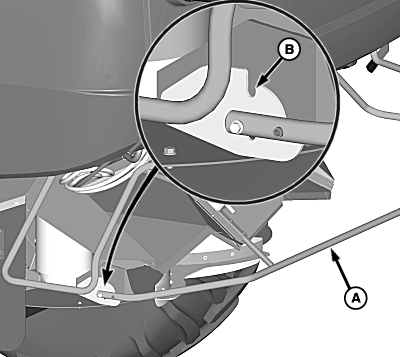

H98188-UN-23SEP10
A - Дуга соломоразбрасывателя
B - Паз
ОСТАНОВИТЕ двигатель, включите стояночный тормоз и извлеките ключ из замка зажигания. Прежде чем производить какие-либо работы по техобслуживанию на поднятом соломоразбрасывателе, полностью зафиксировать на месте стопорные штифты.ВАЖНО: Дуга соломоразбрасывателя во время эксплуатации ДОЛЖНА всегда быть опущена, как показано на рисунке.
ПРИМЕЧАНИЕ: Соломоразбрасыватель можно повернуть вверх, для выгрузки незерновой части урожая в валкоформирователь.
Поднимите дугу соломоразбрасывателя (A), чтобы она совместилась с пазом (B) во время технического обслуживания или установки соломоразбрасывателя в положение для валкования.

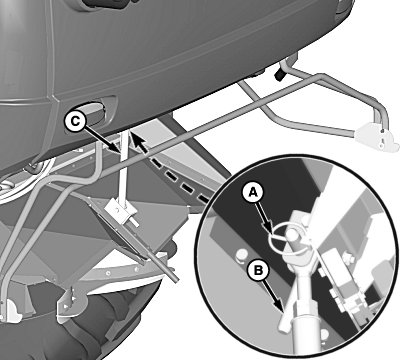

H98189-UN-23SEP10
A - Быстрозамыкающий штифт
B - Штифт
C - Трубка опоры
Извлеките быстрозапорный штифт (A) из штифта (B) и опустите опорную трубку (C).ПРИМЕЧАНИЕ: Верните штифт в положение для хранения и зафиксируйте быстрозапорным штифтом.

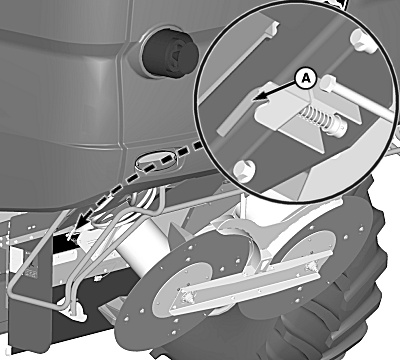

H98190-UN-23SEP10

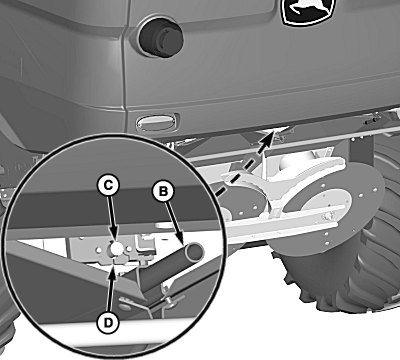

H98191-UN-23SEP10
A - Штифт
B - Рычаг
C - Штифт
D - Защелка в сборе
Потяните за штифт (A), чтобы полностью поднять соломоразбрасыватель.Поднимайте соломоразбрасыватель с помощью ручки (B), пока штифт (C) не войдет полностью в зацепление с узлом защелки (D).
ПРИМЕЧАНИЕ: Установите число оборотов соломоразбрасывателя на ноль; дополнительная информация содержится в подразделе Регулятор скорости вращения соломоразбрасывателя см. “Пульт управления на подлокотнике CommandTouch”.
OUO6075,00009D3-59-20100923 |
