Соломоразбрасыватель — опускание

ВНИМАНИЕ:

H98192
H98192-UN-23SEP10

H98193
H98193-UN-23SEP10

A - Штифт

B - Штифт

C - Защелка в сборе

D - Рычаг

ОСТАНОВИТЕ двигатель, включите стояночный тормоз и извлеките ключ из замка зажигания.

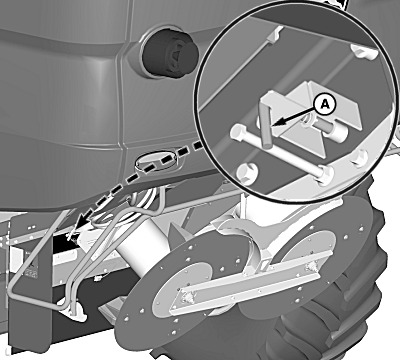

Поверните и вставьте штифт (A) в кронштейн, чтобы разблокировать соломоразбрасыватель.

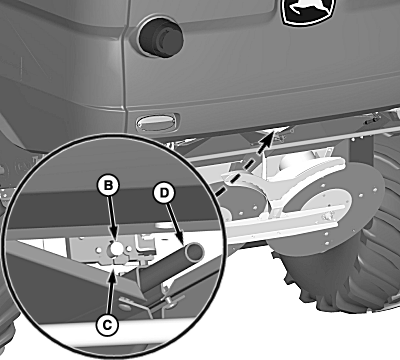

Извлеките штифт (B) из узла защелки (C) и с помощью ручки (D) опустите соломоразбрасыватель.

H98189
H98189-UN-23SEP10

A - Быстрозамыкающий штифт

B - Штифт

C - Трубка опоры

Поднимайте опорную трубку (C), пока она не совместится с отверстием, зафиксируйте положение с помощью штифта (B) и быстрозапорного штифта (A).

ПРИМЕЧАНИЕ: Увеличьте скорость вращения соломоразбрасывателя до достижения необходимой ширины разбрасывания; см. информацию о регуляторе скорости вращения соломоразбрасывателя в разделе, посвящённом пульту управления в подлокотнике CommandTouch.

OUO6075,00009D4-59-20101008
