Диски соломоразбрасывателя (односкоростной соломоразбрасыватель) – замена

ВНИМАНИЕ:

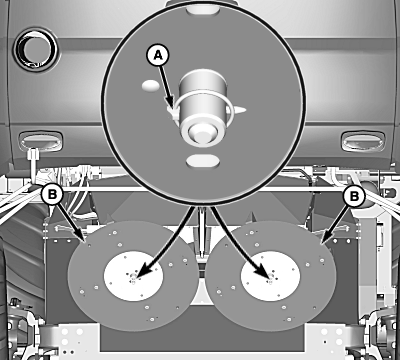

H98194
H98194-UN-23SEP10

A - Быстрозамыкающий штифт

B - Диски

Диски весят приблизительно 25 кг (55 фунтов).

ВАЖНО: Диски могут быть левосторонними и правосторонними. Перед снятием отметьте место крепления дисков.

ПРИМЕЧАНИЕ: Диски разбрасывателя могут быть демонтированы для техобслуживания или для обеспечения дополнительного просвета под разбрасывателем.

Извлеките быстрозапорные штифты (A) и снимите диски (B).

ВАЖНО:

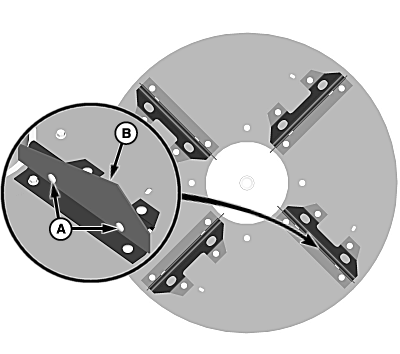

H98197
H98197-UN-23SEP10

A - Крепежные детали

B - Лопасть

Во время замены изношенных или поврежденных ножей для сохранения ротационного баланса диска следует заменять ножи, установленные друг напротив друга, в комплекте.

Ножи ориентированы в чередующиеся отверстия для достижения оптимального распределения материала. Проверьте, что новые ножи вставлены в те же отверстия.

Снимите крепежные детали (А) и нож (В).

В соответствии с необходимостью установите новые ножи и затяните крепеж.

OUO6075,00009D5-59-20100923
