Диски соломоразбрасывателя (двухскоростной соломоразбрасыватель) – замена

ВНИМАНИЕ:

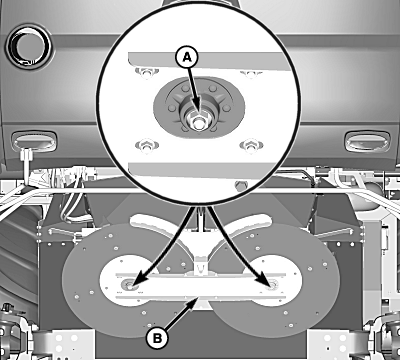

H98195
H98195-UN-08OCT10

A - Гайка

B - Кожух опоры

Диски весят приблизительно 25 кг (55 фунтов).

ВАЖНО: Диски могут быть левосторонними и правосторонними. Перед снятием отметьте место крепления дисков.

ПРИМЕЧАНИЕ: Диски разбрасывателя могут быть демонтированы для техобслуживания или для обеспечения дополнительного просвета под разбрасывателем.

Открутите гайки (A) и снимите кожух опоры (B).

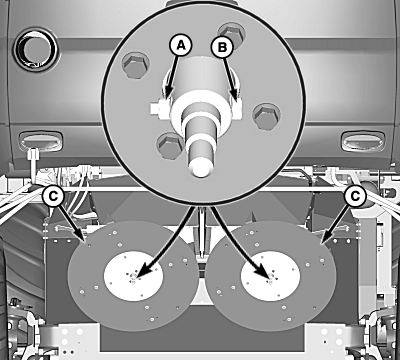

H98196
H98196-UN-23SEP10

A - Гайка

B - Винт с головкой

C - Диски

Открутите гайки (A) и винты с головкой (B) от дисков (C).

ВАЖНО:

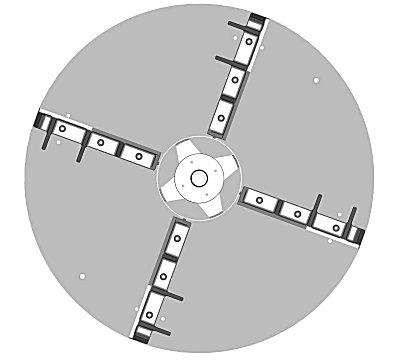

H98198
H98198-UN-23SEP10

Во время замены изношенных или поврежденных ножей для сохранения ротационного баланса диска следует заменять ножи, установленные друг напротив друга, в комплекте.

Ножи ориентированы в чередующиеся отверстия для достижения оптимального распределения материала. Проверьте, что новые ножи вставлены в те же отверстия.

При необходимости установить запасные ножи и затянуть крепежные детали согласно спецификации.

НаименованиеЕдиница измеренияСпецификация
Крепежные детали ножаМомент затяжки22 Нм (16 фнт-фт)

OUO6075,00009D6-59-20100923
