Ремень промежуточного вала соломоизмельчителя – замена
ВНИМАНИЕ:

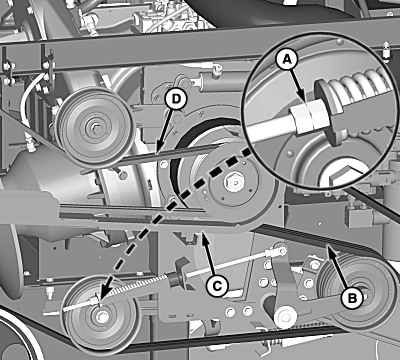

H98499-UN-08OCT10
A - Гайки
B - Ремень промежуточного вала соломоизмельчителя
C - Ограждение ремня
D - Приводной ремень выгрузного шнека
ОСТАНОВИТЕ двигатель, включите стояночный тормоз и извлеките ключ из замка зажигания.Ослабьте гайки (A) для того, чтобы снять натяжение ремня (B) промежуточного вала измельчителя.
Снимите винты с головками с ловушки ремня (C).
Снимите и сохраните приводной ремень выгрузного шнека (D).
С гидравлического насоса:

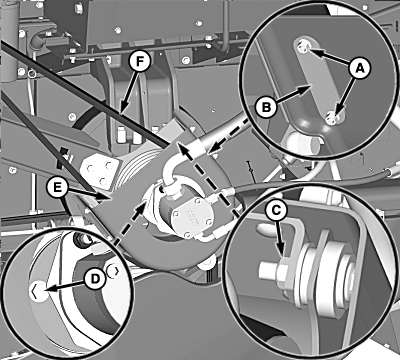

H98502-UN-20OCT10
A - Крепежные детали
B - Трос
C - Гайка
D - Винт с головкой под ключ (2 шт.)
E - Щиток
F - Ремень промежуточного вала соломоизмельчителя
Снимите крепежные детали (A) и рейку (B) на обеих сторонах щитка.Снимите гайку (C) с кронштейна насоса в сборе.
ПРИМЕЧАНИЕ: Убедитесь в том, что шайбы и вентиль при снятии остаются на месте. Установите ранее снятую гайку для того, чтобы закрепить шайбы и вентили на месте, когда узел снят.
Снимите винты с головкой (D) с насоса в сборе.
Снимите щиток (E) и кронштейн насоса в сборе.
Закрепите щиток и кронштейн насоса в сборе вне рабочей зоны.
Снимите ремень промежуточного вала (F) с верхнего и нижнего шкивов.
Установите новый ремень в обратном порядке.
Совместите насос в сборе со шкивом и затяните винты с головкой нормативным моментом.
| Наименование | Единица измерения | Спецификация |
| Крепежные винты | Момент затяжки | 80 Нм (59 фнт-фт) |
ПРИМЕЧАНИЕ: Совместите шпонку вала на насосе в сборе со шпоночной канавкой на шкиве. Убедитесь в том, что шайбы и вентили остаются на месте на кронштейне насоса в сборе.
Установите щиток и кронштейн насоса в сборе и закрепите гайкой.
Установите рейку на обе стороны щитка и закрепите при помощи крепежных деталей.

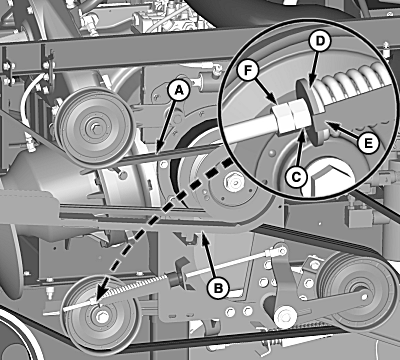

H98504-UN-08OCT10
A - Приводной ремень выгрузного шнека
B - Ограждение ремня
C - Гайка
D - Шайба
E - Шаблон
F - Стопорная гайка
Установите приводные ремни выгрузного шнека (A).Установите ловушку ремня (B) и закрепите винтами с головкой.
Затягивайте гайку (С), пока шайба (D) не будет расположена между концом измерителя (Е) и нижней частью выступа. Затяните контргайку (F).
Без гидростатического насоса:

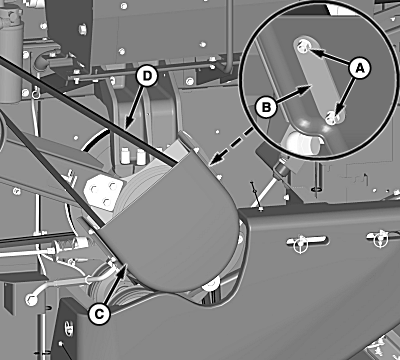

H98500-UN-08OCT10
A - Крепежные детали
B - Трос
C - Щиток
D - Ремень промежуточного вала соломоизмельчителя
Снимите крепежные детали (A) и рейку (B) на обеих сторонах щитка.Снимите ремень промежуточного вала (D) с верхнего и нижнего шкивов.
Установите новый ремень в обратном порядке.
Совместите щиток с отверстиями кронштейна.
Установите рейку на обе стороны щитка и закрепите при помощи крепежных деталей.
H98504-UN-08OCT10
A - Приводной ремень выгрузного шнека
B - Ограждение ремня
C - Гайка
D - Шайба
E - Шаблон
F - Стопорная гайка
Установите приводные ремни выгрузного шнека (A).Установите ловушку ремня (B) и закрепите винтами с головкой.
Затягивайте гайку (С), пока шайба (D) не будет расположена между концом измерителя (Е) и нижней частью выступа. Затяните контргайку (F).
