Опорная стойка выгрузного шнека – настройка (78 л/с. (2.2 бушелей/с) Скорость выгрузки)

1. ВНИМАНИЕ:

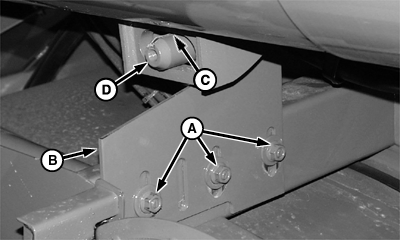

   H73125-UN-09SEP02

   A - Крепежные детали

   B - Пластина

   C - Зазор

   D - Штифт

   ОСТАНОВИТЕ двигатель, включите стояночный тормоз и извлеките ключ из замка зажигания.

   ПРИМЕЧАНИЕ: Время от времени проверяйте, заходит ли полностью шнек на опорный штифт при его полном втягивании. При необходимости отрегулируйте опорный штифт.

   Отпустите гайки (A) для регулировки положения плиты (B).

---




2. Зазор (C) между верхом штифта (D) и пазом должен быть установлен в соответствии с техническими требованиями.

   Наименование	Единица измерения	Спецификация
   Расстояние от верха штифта до паза	Зазор	0–3 мм (0–1/8 дюйм.)

3. При необходимости отрегулируйте пластину со штифтом и затяните гайки.
