Положение выгрузного шнека – настройка (78 л/с. (2.2 бушелей/с) Скорость выгрузки)

1. ВНИМАНИЕ:

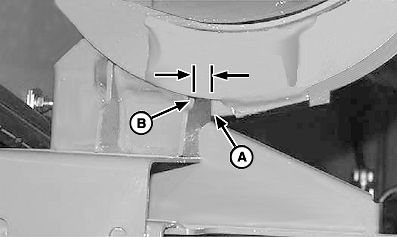

   H80948-UN-27MAY04

   A - Пластина

   B - Упор

   ОСТАНОВИТЕ двигатель, включите стояночный тормоз и извлеките ключ из замка зажигания.

   При полностью введенном гидроцилиндре проверьте зазор между пластиной (A) и упором (B).

   Зазор должен быть установлен в соответствии с техническими требованиями.

   Наименование	Единица измерения	Спецификация
   Стопорная планка	Зазор	12–16 мм (1/2–5/8 дюйма)

---




2.

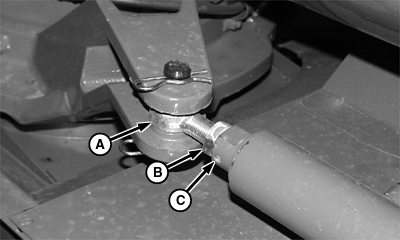

   H66021-UN-30JAN01

   A - Рым-болт

   B - Стопорная гайка

   C - Установочный винт

   Если зазор неправильный, отрегулируйте рым-болт (A).

---




3. Отпустите контргайку (B) и установочный винт (C).

4. Отрегулируйте рым-болт для достижения правильного зазора

5. Затяните контргайку и установочный винт.
