Положение выгрузного шнека–настройка (116 л/с. (3.3 бушелей/с) Скорость выгрузки)

1.

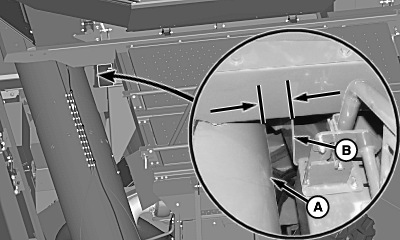

   H98763-UN-21OCT10

   A - Торец выгрузного шнека

   B - Рама зернового бункера

   Измерьте расстояние от торца разгрузочного шнека (A) до каркаса зернового бункера (B), как показано на рисунке.

---




2. Расстояние должно быть установлено в соответствии с техническими требованиями.

   Наименование	Единица измерения	Спецификация
   От торца выгрузного шнека до каркаса зернового бункера	Расстояние	73 мм (2–7/8 дюйм.)

3.

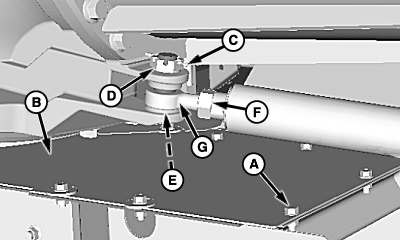

   H93804-UN-08APR09

   A - Винты с головкой (8 шт.)

   B - Кожух

   C - Шплинт

   D - Гайка и шайба

   E - Штифт

   F - Стопорная гайка

   G - Рым-болт

   Если расстояние неправильное, снимите болты (A) и крышку (B).

---




4. Снимите шплинт (C), гайку и шайбу (D) и штифт (E).

5. Отверните контргайку (A) и отрегулируйте рым-болт (G) до достижения необходимого положения.

6. Установите снятые ранее детали и закройте, после того как размеры заданы верно.
