Седловая опора выгрузного шнека – настройка (116 л/с. (3.3 бушелей/с) Скорость выгрузки)

1. ВНИМАНИЕ:

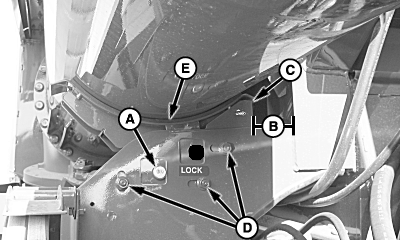

   H93802-UN-13APR09

   A - Штифт

   B - временной интервал

   C - Седловая опора

   D - Крепежные винты

   E - Износостойкая пластина

   ОСТАНОВИТЕ двигатель, включите стояночный тормоз и извлеките ключ из замка зажигания.

   Установите разгрузочный шнек в положение для хранения или транспортное положение и зафиксируйте опору (A).

---




2. Измерьте расстояние (B) между седловой опорой (C) и рамой зернового бункера, как показано на рисунке.

   Наименование	Единица измерения	Спецификация
   От седловой опоры до рамы зернового бункера	расстояние	79 мм (3–1/8 дюйм.)

3. ПРИМЕЧАНИЕ: Убедитесь, что нижний край кронштейна седловой опоры перпендикулярен раме зернового бункера.

   Если расстояние неправильное, ослабьте крепежные болты (D) и отрегулируйте согласно спецификациям.

4. Отрегулируйте седловую опору (C) перемещая ее вверх или вниз, пока износная пластина (E) не коснется нижней поверхности разгрузочного шнека.

5. Затяните крепежные болты, после того как размер задан верно.
