Приводной ремень разгрузочного шнека – замена

ВНИМАНИЕ:

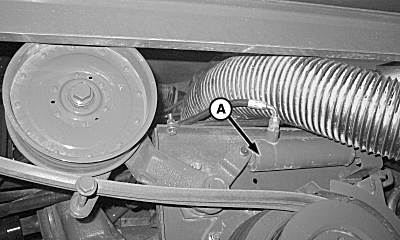

H99327-UN-06DEC10

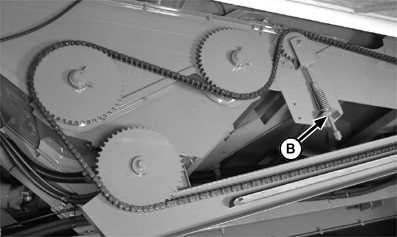

H54697-UN-21MAY99

(78 л/с. (2.2 бушелей/с) Натяжитель системы скорости выгрузки)

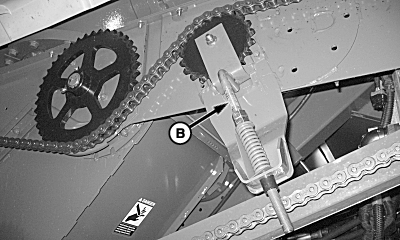

H96892-UN-14JUN10

(116 л/с. (3.3 бушелей/с) Натяжитель системы скорости выгрузки)

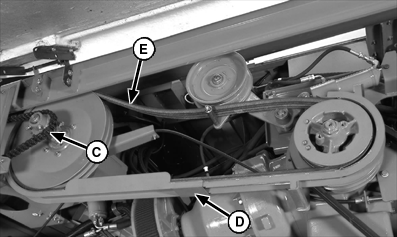

H54698-UN-21MAY99

A - Гидроцилиндр

B - Натяжитель

C - Звездочка

D - Ограждение ремня

E - Ремень

Убедитесь в том, что гидравлический цилиндр (А) отсоединен и втянут.

Ослабьте натяжитель (B) на приводной цепи разгрузочного шнека.

Снимите цепь с ведущей звездочки (C) на промежуточном валу.

Снимите винты с головками с ловушки ремня (D).

Снимите кожух ремня и ремень (E).

Установите новый ремень и ранее снятую ловушку ремня.

Установите цепь привода и отрегулируйте натяжитель так, чтобы шайба оказалась напротив края измерителя.
