Крышки поперечных шнеков зернового бункера

78 л/с (2.2 бушелей/с) Скорость выгрузки зернового бункера

ВНИМАНИЕ:

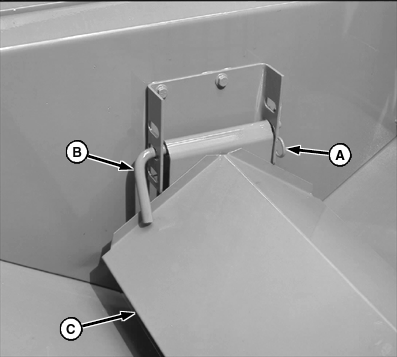

H54573-UN-08APR99

A - Стопорные пальцы

B - Штифты

C - Крышка шнека

ВАЖНО: Если при уборке пищевых бобов эти крышки слишком подняты, может часто ломаться срезной болт привода шнека; это также может вызывать повреждение шнеков или зернового бункера

Чтобы замедлить скорость выгрузки, отрегулируйте крышки шнека.

Снимите стопорные штифты (A) и штифты (B), которыми крепятся края крышки (C) шнека к зерновому бункеру. Держите крышку в нужном положении и установите заново ранее снятые штифты и стопорные штифты.

Крышки должны быть выровнены и установлены таким образом, чтобы каждая крышка была на одинаковом расстоянии от шнека по всей длине.

ПРИМЕЧАНИЕ: При уборке пищевых бобов опустите крышки шнека в нижнее положение.

116 л/с (3.3 бушелей/с) Скорость выгрузки зернового бункера

ВНИМАНИЕ:

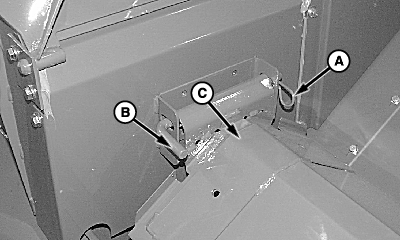

H80947-UN-27MAY04

A - Стопорные пальцы

B - Штифты

C - Крышки шнека

Снимите стопорные штифты (A) и штифты (B), которыми крепятся края крышки (C) шнека к зерновому бункеру. Держите крышку в нужном положении и установите заново ранее снятые штифты и стопорные штифты.

Крышки должны быть выровнены и установлены таким образом, чтобы каждая крышка была на одинаковом расстоянии от шнека по всей длине.

ПРИМЕЧАНИЕ: Установите крышки шнека в верхнее положение для всех культур.
