Зазор шкивов привода сепаратора - регулировка

ВАЖНО:

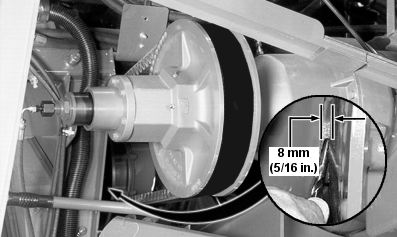

H75081-UN-07FEB03

• Растяжение или обрыв ремня
• Поломка подшипника или вала

При зазоре менее 6 мм (1/4 дюйма) ограничивается измерение крутящего момента. Работа привода на низких оборотах может привести к любому из следующих повреждений:

• Разрыв ремня
• Проскальзывание ремня

Если не удается достичь высокой скорости при работе на максимальных оборотах диапазона регулируемого привода или при работе на минимальных оборотах регулируемого привода, имеет место проскальзывание ремня; проверить правильность зазора между шкивами привода. Чтобы обеспечить оптимальную работу, установить зазор согласно спецификации.

Наименование	Единица измерения	Спецификация
Шкивы	Зазор	8 мм ±2 мм (5/16 дюйм ±1/16 дюйм)

Когда сепаратор включен и работает, установить минимальную скорость привода сепаратора, чтобы ведомые шкивы были закрыты.

ВНИМАНИЕ:

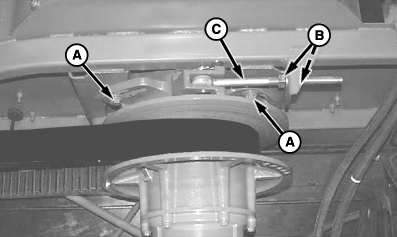

H77291-UN-21MAY03

A - Винты с головкой (4 шт.)

B - Затяжные гайки

C - Натяните ремень.

Ослабить болты (A) крепления коробки передач и затяжные гайки (B).

ПРИМЕЧАНИЕ: Установить коробку передач на нейтраль, чтобы ремень безопасности занял надлежащее положение между шкивами. Во время регулировки натяжного болта следует вручную проворачивать шкивы.

Отрегулировать натяжной болт (C), чтобы получить указанный зазор между ведомыми шкивами.

Наименование	Единица измерения	Спецификация
Шкивы	Зазор	8 мм (5/16 дюйм.)

Снова затянуть крепежные болты (A) и натяжные гайки (B).

Переключить двухскоростную коробку передач в нужный диапазон скоростей.
