Ремень регулируемого привода сепаратора — замена

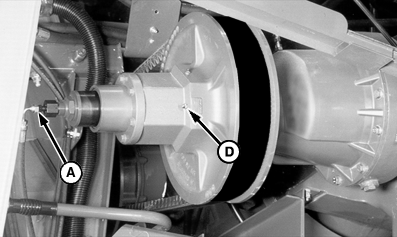

H75082-UN-06FEB03

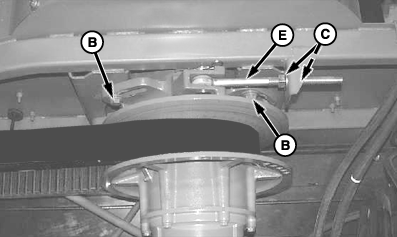

H77295-UN-21MAY03

A - Шланг

B - Винты с головкой (4 шт.)

C - Регулировочные гайки

D - Заглушка

E - Регулировочный болт

ВНИМАНИЕ: ОСТАНОВИТЕ двигатель, включите стояночный тормоз и извлеките ключ из замка зажигания.

Установите рычаг двухскоростной коробки передач в нейтральное положение.

Отсоедините шланг (A) вращающегося гидравлического соединения, используя два ключа, и с помощью рычага полностью откройте шкивы привода.

ПРИМЕЧАНИЕ: В соответствии с необходимостью доступа к ремню регулируемого привода снимите щитки.

Ослабьте винты (B), которыми крепится коробка передач привода сепаратора и регулировочные гайки (C) на регулировочном болте (E).

ПРИМЕЧАНИЕ: Очистите и снимите пробку (D), чтобы удалить вакуум из полости для смазки и облегчить открытие шкивов привода.

Используя регулировочный болт (E), переместите коробку передач и узел шкивов влево.

Демонтаж и замена ремня. Проверните блок вручную, чтобы установить ремень на место.

Установите на место и затяните пробку (D) на шкиве привода.

Отрегулировать зазор ведомого шкива согласно спецификации. Используя регулировочный болт (E), переместите коробку передач и узел шкивов вправо, поворачивая при этом шкивы.

Наименование	Единица измерения	Спецификация
Шкивы	Зазор	8 мм (5/16 дюйм.)

Затяните винты с головками (B) и внутреннюю регулировочную гайку (C) на регулировочном болте (E). Установить и затянуть гидравлический шланг.

ПРИМЕЧАНИЕ: Установите щитки, снятые ранее для обеспечения доступа к ремню регулируемого привода сепаратора.

Установите исходный диапазон скоростей на двухскоростном редукторе.

Запустите двигатель и включите соломотряс. Несколько раз прогнать регулируемый привод по всему диапазону скоростей. Отключите привод сепаратора.

ПРИМЕЧАНИЕ: После нескольких часов работы проверить зазор шкивов еще раз; при необходимости отрегулировать зазор.
