Загрузочный шнек зернового бункера (крышки зернового бункера) – регулировка

ВНИМАНИЕ:

H98919
H98919-UN-28OCT10

A - Гайка

B - Загрузочный шнек зернового бункера

C - Передаточный кожух

D - Гайка

ОСТАНОВИТЕ двигатель, включите стояночный тормоз и извлеките ключ из замка зажигания.

ПРИМЕЧАНИЕ: Убедитесь, что крышки зернового бункера полностью подняты.

Регулируйте положение гайки (A), пока загрузочный шнек зернового бункера (B) не встанет вплотную к промежуточному корпусу (C).

Затяните гайку (D), когда загрузочный шнек зернового бункера встанет вплотную к промежуточному корпусу.

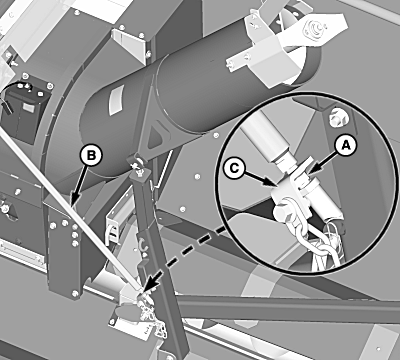

H98920
H98920-UN-28OCT10

A - Гайка

B - Стяжная муфта

C - Кронштейн

Ослабьте гайку (A) и от руки отрегулируйте положение стяжной муфты (B), пока не почувствуете незначительное сопротивление.

Убедитесь, что кронштейн (C) направлен по направлению к передней части машины и затяните гайку (A), чтобы зафиксировать стяжную муфту на месте.

OUO6075,0000A66-59-20101028
