Пластина датчика массового потока (крышки зернового бункера) – очистка

ВНИМАНИЕ:

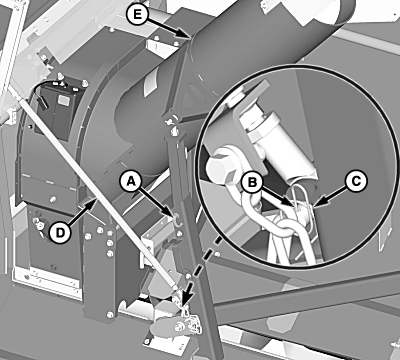

H98921-UN-28OCT10

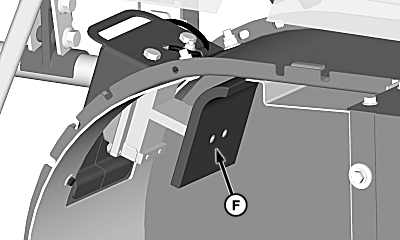

H98922-UN-28OCT10

A - Штифт

B - Быстрозамыкающий штифт

C - Штифт

D - Стяжная муфта

E - Загрузочный шнек зернового бункера

F - Датчик массового расхода

НЕ тащите и НЕ извлекайте штифт (A), чтобы опустить загрузочный шнек зернового бункера. Извлечение штифта может привести к получению травмы или повреждению машины.

Загрузочный шнек зернового бункера тяжелый. Соблюдайте особую осторожность при поднятии или опускании шнека.

Извлеките быстрозапорный штифт (B) и штифт (C) из стяжной муфты (D).

Полностью опустите загрузочный шнек зернового бункера (E) для того, чтобы получить доступ к пластине датчика (F) массового потока.

Полностью поднимите загрузочный шнек зернового бункера вплотную к промежуточному корпусу.

Совместите стяжную муфту с отверстием и зафиксируйте штифтом и быстрозапорным штифтом.
