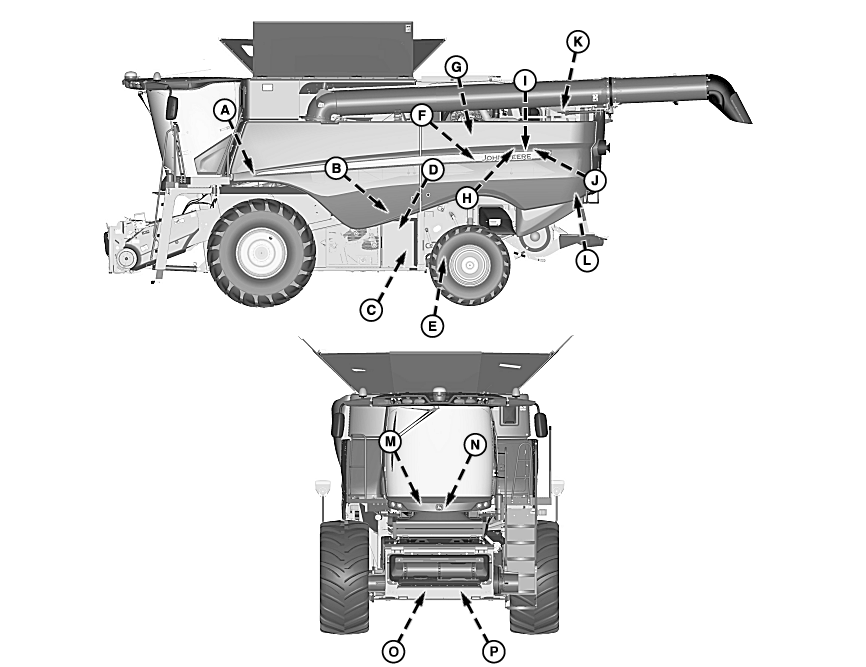

Расположения гидравлических компонентов

ПРИМЕЧАНИЕ:

H99018
H99018-UN-07DEC10

A - Механизм реверса приемной камеры/блок клапанов привода мотовила

B - Главный блок гидравлических клапанов

C - Блок клапанов системы управления высотой жатки

D - Блок клапанов кожуха зернового бункера (при наличии)

E - Блок клапанов четырехколесного привода (при наличии)

F - Клапан управления регулируемым вентилятором двигателя (Interim Tier 4/Stage III BB)

G - Блок клапанов коробки передач главного двигателя

H - Гидрообъемный насос

I - Главный гидравлический насос

J - Насос рулевого управления

K - Гидравлический бак

L - Блок клапанов послеуборочных отходов

M - Блок клапанов управления рабочего тормоза

N - Ручной насос рулевого управления/электрогидравлический клапан

O - Блок клапанов управления трансмиссией (машины с нажимными кнопками переключения трансмиссии)

P - Гидростатический мотор

В случае сомнения в том, что катушка работает, приложите к катушке отвертку при работающем двигателе для того, чтобы проверить состояние запитанности (намагниченности). Если соответствующая катушка не запитывается, обратиться к дилеру компании John Deere.

OUO6075,0000A7E-59-20101207
