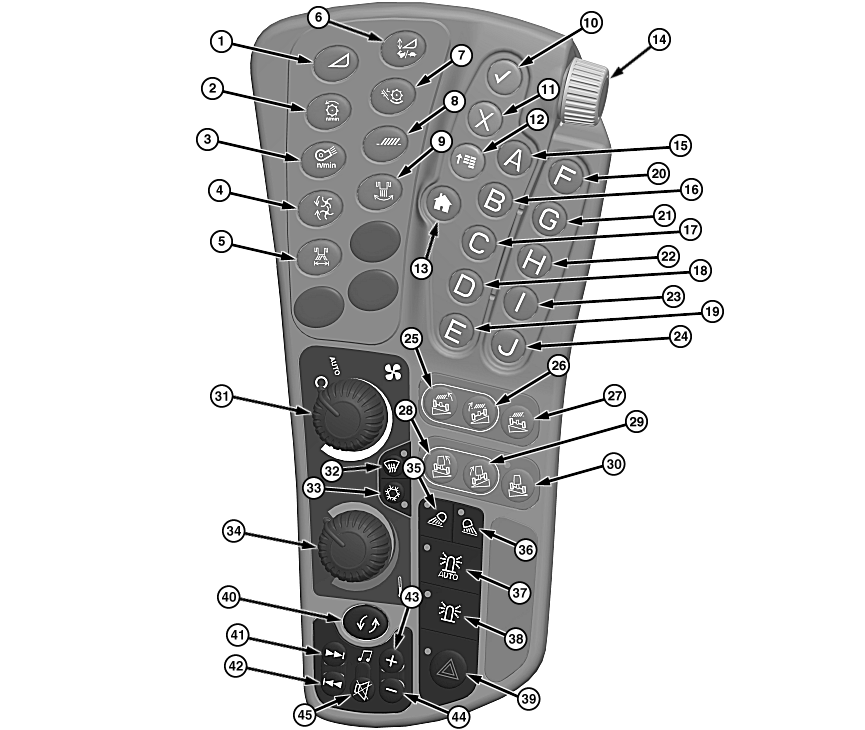

Органы управления CommandARM™

ПРИМЕЧАНИЕ:

H95196-UN-27JAN10

1 - Переключатель регулировки жатки

2 - Переключатель регулировки скорости молотилки

3 - Переключатель регулировки частоты вращения очистного вентилятора

4 - Регулятор числа оборотов соломоразбрасывателя

5 - Переключатель переналадки разгрузки (при наличии)

6 - Переключатель регулировки скорости/чувствительности приёмной камеры молотилки

7 - Переключатель регулировки зазора молотилки

8 - Переключатель регулировки решета первой очистки/зернового решета

9 - Переключатель регулировки угла лопасти измельчителя (при наличии)

10 - Кнопка подтверждения

11 - Переключатель отмены

12 - Кнопка главного меню

13 - Переключатель возврата в исходное положение

14 - Ручка

15 - 24 - Переключатели ускоренного действия A—J

25 - Правый переключатель наклона самовыравнивающейся зерноочистки (при наличии)

26 - Левый переключатель наклона самовыравнивающейся зерноочистки (при наличии)

27 - Переключатель включения самовыравнивающейся зерноочистки (при наличии)

28 - Левый переключатель ручного наклона HillMaster (при наличии)

29 - Правый переключатель ручного наклона HillMaster (при наличии)

30 - Переключатель регулировки автоматического выравнивания HillMaster (при наличии)

31 - Ручка регулирования скорости вентилятора

32 - Выключатель антиобледенителя

33 - Переключатель кондиционера

34 - Дисковый регулятор температуры

35 - Переключатель лампы рабочего освещения 1 (передняя стерня)

36 - Переключатель лампы рабочего освещения 2 (зона выгрузки)

37 - Переключатель автоматических предупредительных световых сигналов

38 - Переключатель предупредительных световых сигналов

39 - Переключатель предупреждающих световых приборов

40 - Переключатель выбора режима (AM/FM/WB/CD/Aux) (при наличии)

41 - Частота автомагнитолы (вперед) (при наличии)

42 - Частота автомагнитолы (назад) (при наличии)

43 - Увеличение звука (при наличии)

44 - Уменьшение звука (при наличии)

45 - Выключение звука (при наличии)

Перед эксплуатацией машины ознакомьтесь с переключателями и органами управления.
