Автоматическое сцепное устройство для прицепа — подсоединение (дополнит.)
ВНИМАНИЕ:

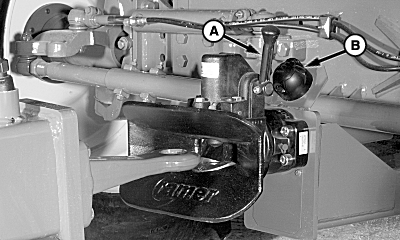

H81658-UN-13SEP04
A - Рычаг
B - Электрический разъём
Перед сцеплением с трейлером заглушить двигатель, затянуть стояночный тормоз и вынуть ключ зажигания.Полностью поднимите измельчитель.
Поднять ручку (A) для открытия стопорного штифта и подсоединить прицеп к машине. Когда сцепочный узел трейлера войдет в паз сцепочного устройства, рукоятка опустится и автоматически зафиксирует сцепочный узел трейлера в сцепочном устройстве комбайна.
Подсоединить электрические кабели трейлера к кабельному разъёму (B).
OUO6075,0000AA4-59-20101117 |
