Рычажный механизм многофункционального рычага – настройка (машины с механическим переключением и с нажимными кнопками переключения трансмиссии)

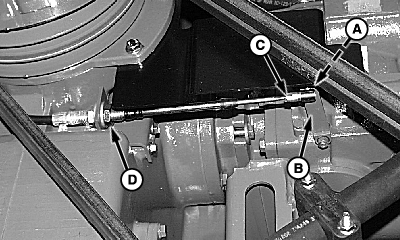

H75451-UN-04MAR03

A - Гайка шарового шарнира

B - Рычаг насоса

C - Шаровой шарнир

D - Стопорные гайки

ВНИМАНИЕ: В силу своей конструкции и монтажа трос управления не подлежит ремонту. Не пытаться модифицировать или ремонтировать трос: в случае его повреждения – заменить.

Не производить регулировку или установку троса управления при работающем двигателе, иначе машина может стронуться с места. ОСТАНОВИТЕ двигатель, включите стояночный тормоз и извлеките ключ из замка зажигания.

Переведите многофункциональный рычаг в нейтральное положение. Снять гайку шарового шарнира (A) с рычага насоса (B) (убедиться, что рычаг насоса стоит на нейтрали [с пружинной фиксацией]). Ослабить контргайку и повернуть шаровой шарнир (C) так, чтобы палец шарового шарнира свободно проходил в отверстие рычага. Не выводить рычаг из нейтрального положения. Использовать внутреннее отверстие для насоса 105 куб. см/об.

Если регулировки с одного конца шарового шарнира (с мелкой резьбой) окажется недостаточно, можно произвести дополнительную регулировку с другого конца (с крупной резьбой) при помощи фасонных контргаек троса (D). Убедиться, что участок с резьбой остался внутри шарового шарнира и все крепежные детали затянуты.

Если машина продолжает двигаться после такой регулировки, следует обратиться к дилеру John Deere.
