Рычажный механизм переключения передач –настройка (машины с механическим переключением)

H57475-UN-11JUN99

H57476-UN-11JUN99

Щиток отсутствует в целях наглядности.

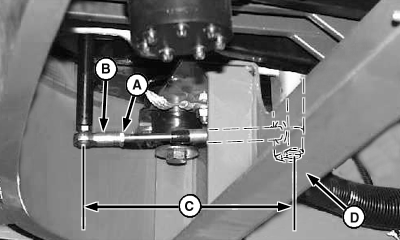

A - Стопорная гайка

B - Шаровой шарнир

C - Замер, 248 мм (9 3/4 дюйм.)

D - Зажим

E - Толкатель рычага переключения

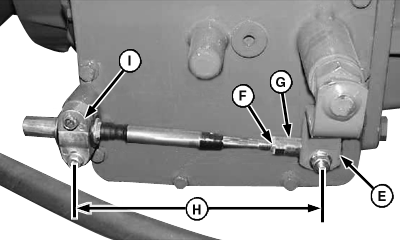

F - Стопорная гайка

G - Шаровой шарнир

H - Расстояние 237 мм (9-5/16 дюйм.)

I - Зажим

Затрудненное переключение передач может быть вызвано следующими причинами:

Поврежден, загрязнен, заржавел или защемлен трос управления. В этих случаях проверить, очистить, отрегулировать или заменить тягу.

Неисправность трансмиссии. Если можно предположить неполадки в трансмиссии, обратитесь к обслуживающему вашу организацию дилеру компании John Deere.

Чтобы отрегулировать рычажный механизм, следует переключить трансмиссию на вторую передачу. На второй передаче рычаг переключения передач должен быть слегка наклонен вперед.

Под кабиной ослабить контргайку (A) и отрегулировать шаровой шарнир (B) согласно спецификации.

Наименование	Единица измерения	Спецификация
Шаровой шарнир	временной интервал	248 мм (9 3/4 дюйм.)

Не используйте для юстировки зажим (D).

Рычаг (E) на трансмиссии должен быть в вертикальном положении, как это видно на рисунке.

Отпустить контргайку (F), отъюстировать шаровой шарнир (G) так, чтобы его цапфа могла войти в отверстие на переключательном рычаге (E).

Проверить требуемый размер (H).

Наименование	Единица измерения	Спецификация
Шаровой шарнир	временной интервал	237 мм (9-5/16 дюйма)

Не регулируйте зажим (I).
