Датчики заполнения зернового бункера – регулировка

ВНИМАНИЕ:

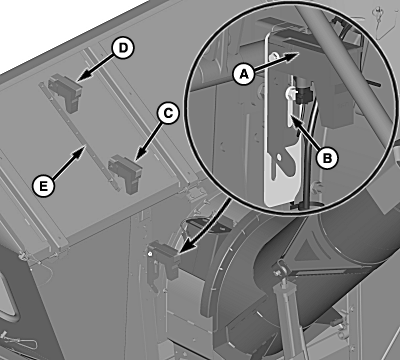

H96915-UN-16JUN10

Датчики зернового бункера (надставки зернового бункера)

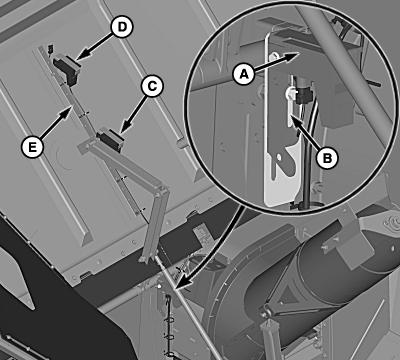

H96916-UN-16JUN10

Датчики зернового бункера (кожухи зернового бункера)

A - Датчик 3/4 полной загрузки

B - Паз

C - Датчик заполнения на 3/4 (дополнительный вариант расположения)

D - Датчик 4/4 полной загрузки

E - Отверстия

ПРИМЕЧАНИЕ: Чтобы работал звуковой сигнал, жатка должна быть включена.

Надставки зернового бункера (датчик заполнения на 3/4):

Датчик (A) заполнения бункера на 3/4 находится на передней стороне загрузочного шнека для очищенного зерна. При работе с низкой подачей датчик (C) зернового бункера может быть установлен в нижнем отверстии на правой надставке зернового бункера.

Отрегулируйте датчик, перемещая его выше и ниже в пазу (B) для настройки момента срабатывания. Чем выше расположен датчик, тем более полным будет зерновой бункер, когда прозвучит звуковой сигнал.

Когда зерно заполнит бункер до уровня датчика, на экране появится пиктограмма заполнения зернового бункера на 3/4.

Когда зерновой бункер заполнен на 3/4, загорятся проблесковые маячки, подавая сигнал о практически полном зернобункера.

Кожухи зернового бункера (датчик заполнения на 3/4):

10572 л (300 бушелей) Зерновой бункер: Датчик (A) заполнения бункера на 3/4 находится на передней стороне загрузочного шнека для очищенного зерна. При работе с низкой подачей датчик (C) зернового бункера может быть установлен в нижнем отверстии на правой надставке зернового бункера.

Отрегулируйте датчик, перемещая его выше и ниже в пазах (B) или отверстиях (Е) для настройки момента срабатывания. Чем выше расположен датчик, тем более полным будет зерновой бункер, когда прозвучит звуковой сигнал.

Когда зерно заполнит бункер до уровня датчика, на экране появится пиктограмма заполнения зернового бункера на 3/4.

Когда зерновой бункер заполнен на 3/4, загорятся проблесковые маячки, подавая сигнал о практически полном зернобункере.

Датчик заполнения зернового бункера на 4/4:

Датчик (D) заполнения бункера на 4/4 расположен на правой надставке зернового бункера или на кожухе зернового бункера.

Когда зерно заполнит бункер до уровня датчика, на экране появится пиктограмма заполнения зернового бункера на 4/4.

Отрегулируйте датчик, перемещая его выше и ниже в отверстиях (E) для настройки момента срабатывания. Чем выше расположен датчик, тем более полным будет зерновой бункер, когда прозвучит звуковой сигнал.
