Feeder House Side Shields

CAUTION:

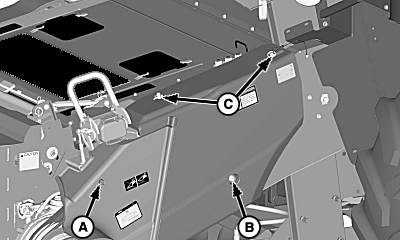

H91044
H91044-UN-27MAR08

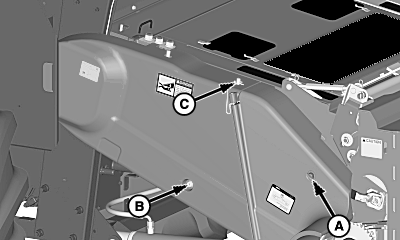

H91045
H91045-UN-27MAR08

A - Latch

B - Latch

C - Quick-Lock Pin

Raise feeder house, lower safety stop, shut OFF engine, set parking brake and remove key.

Feeder house shields have a front and rear shield. Turn latch (A) and swing front shield open for service.

Turn latch (B) and remove quick-lock pins (C) to remove rear shield.

OUO6075,0000677-19-20100202
