Standard Speed High Capacity Feed Accelerator—Changing Speed

NOTE:

H96926
H96926-UN-16JUN10

H86423
H86423-UN-28JUL06

A - Lever

B - Bracket

C - Belt

Refer to Crop Settings section for recommended feed accelerator speed settings.

When changing separator speeds make sure to cycle power ON and OFF to recognize new speed range.

To change feed accelerator speed to high speed position:

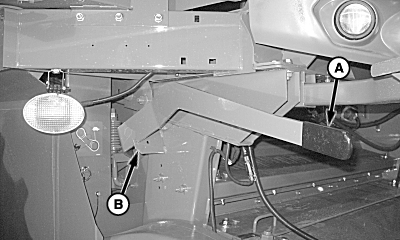

  • Push lever (A) up and out of notch in bracket (B) to relieve belt tension.

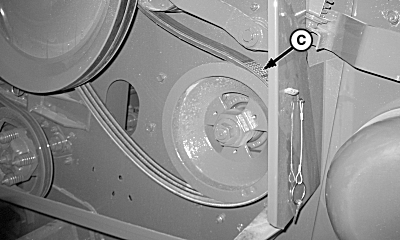

  • Move belt (C) to inside sheave grooves on both sheaves for high speed.
  • Push lever up and into notch in bracket to reset belt tension.

OUO6075,00007F2-19-20101027
