High Speed High Capacity Feed Accelerator—Changing To Slow Speed

NOTE:

H96926
H96926-UN-16JUN10

H75088
H75088-UN-07FEB03

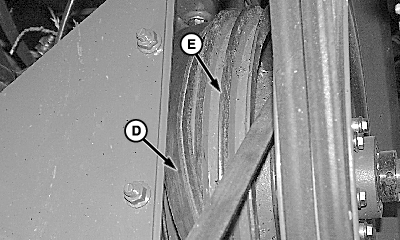

H75076
H75076-UN-06FEB03

A - Lever

B - Bracket

C - Belt

D - Belt

E - Upper Sheave

Refer to Crop Settings section for recommended feed accelerator speed settings.

When changing separator speeds make sure to cycle power ON and OFF to recognize new speed range.

To change feed accelerator speed to low speed position:

  • Push lever (A) up and out of notch in bracket (B) to relieve belt tension.
  • Remove belt (C) from lower sheave and let belt hang freely from upper sheave.
  • NOTE: Belt must be twisted to fit between upper sheave and sidesheet.
    Remove belt (D) from upper sheave (E) and move to inside sheave for low speed.
  • Install belt (C) on inner sheave groove on lower sheave.
  • Push lever up and into notch in bracket to reset belt tension.

OUO6075,00007F3-19-20110614
