Spreader—Windrow Position

CAUTION:

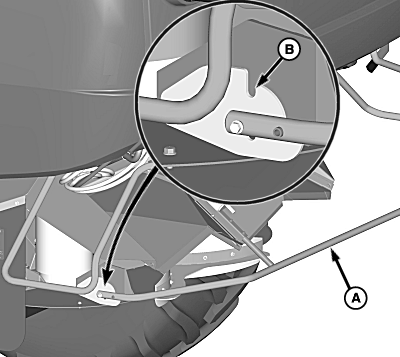

H98188
H98188-UN-23SEP10

A - Spreader Hoop

B - Notch

Shut OFF engine, set parking brake and remove key. Before performing service or maintenance on raised spreader, fully insert lock-out pin into place.

IMPORTANT: Spreader hoop MUST always be in the ”down” position as shown when operating.

NOTE: Spreader can be rotated upward to allow material to discharge into a windrow pattern.

Raise spreader hoop (A) until it aligns with notch (B) when accessing or raising spreader to windrow position.

H98189
H98189-UN-23SEP10

A - Quick-Lock Pin

B - Pin

C - Support Tube

Remove quick-lock pin (A) from pin (B) and lower support tube (C).

NOTE: Place pin back into storage position and retain with quick-lock pin.

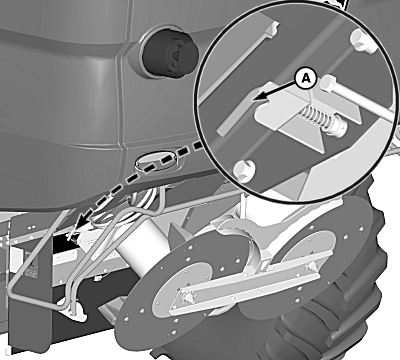

H98190
H98190-UN-23SEP10

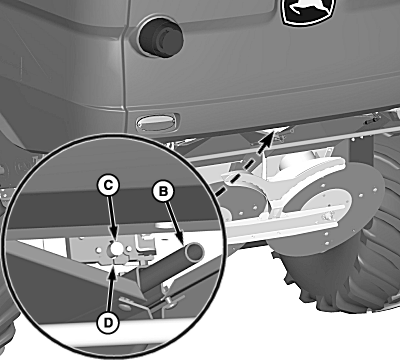

H98191
H98191-UN-23SEP10

A - Pin

B - Handle

C - Pin

D - Latch Assembly

Pull pin (A) to fully raise spreader.

Raise spreader with handle (B) until pin (C) fully engages with latch assembly (D).

NOTE: Set spreader speed to zero, refer to Spreader Speed Adjust Switch in CommandTouch Armrest Console section for further information.

OUO6075,00009D3-19-20100923
