Discharge Beater Belt—Replacing

CAUTION:

H97122
H97122-UN-24JUN10

S660 and S670

H96952
H96952-UN-17JUN10

S680 and S690

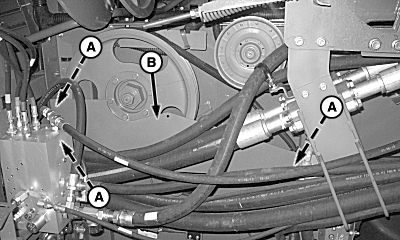

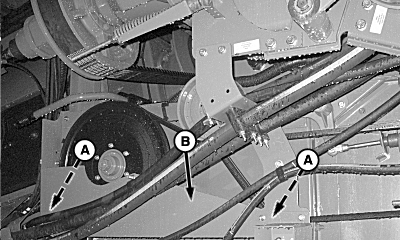

A - Cap Screws

B - Shield

Shut OFF engine, set parking brake and remove key.

Remove cap screws (A) and shield (B) from left-hand rear of machine.

H97123
H97123-UN-24JUN10

S660 and S670

H96953
H96953-UN-17JUN10

S680 and S690

A - Nuts

B - Discharge Beater Belt

Loosen nuts (A) and remove belt (B) from sheave.


Spreader Equipped Machines

H99547
H99547-UN-05JAN11

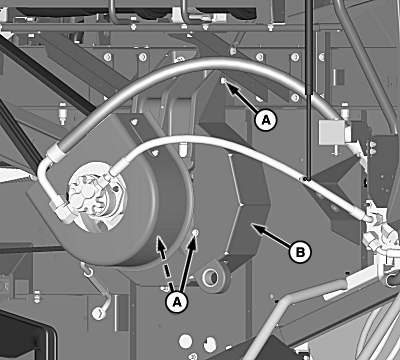

A - Cap Screws

B - Shield

Remove cap screws (A) and shield (B).

H100562
H100562-UN-03MAR11

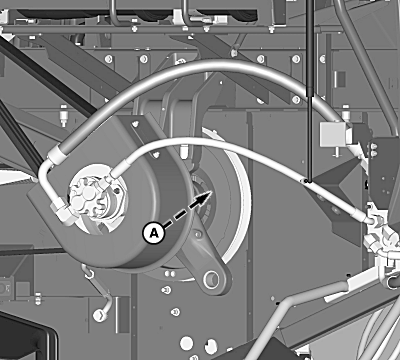

A - Discharge Beater Belt

Remove and discard belt (A) from jackshaft.

Install replacement discharge beater belt onto jackshaft.

Install previously removed shield and cap screws.


Chopper Equipped Machines

H97125
H97125-UN-27OCT10

S660 and S670

H96954
H96954-UN-27OCT10

S680 and S690

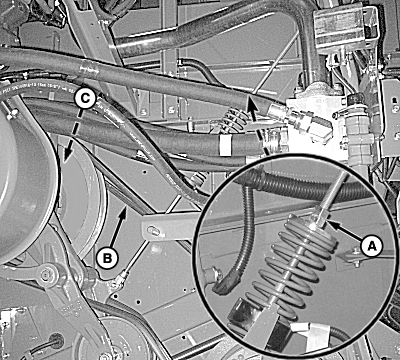

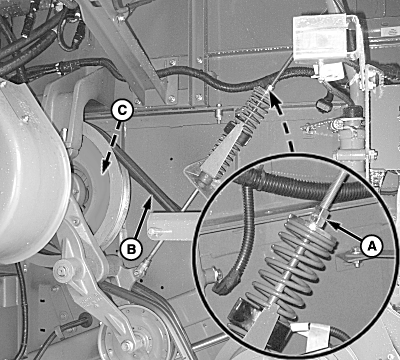

A - Nuts

B - Inner Chopper Drive Belt

C - Discharge Beater Belt

Raise chopper assembly fully with switch on left-hand sidesheet and remove chopper shields.

NOTE: Mark location of tensioner nuts before loosening to aid in reassembly.

Loosen nuts (A) and remove inner belt (B) from sheave.

Remove and discard belt (C) from chopper jackshaft.

H97126
H97126-UN-27OCT10

S660 and S670

H96955
H96955-UN-27OCT10

S680 and S690

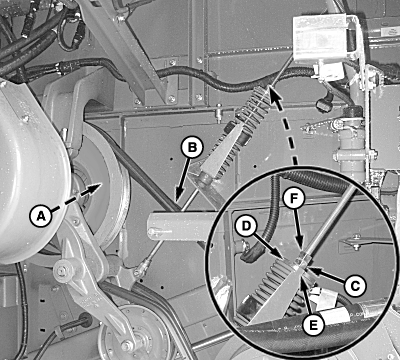

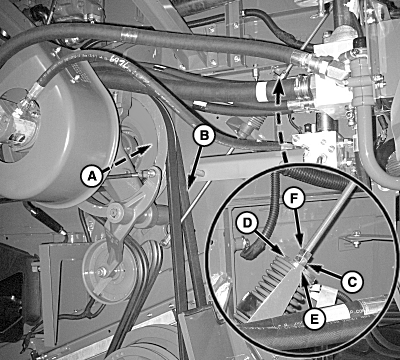

A - Discharge Beater Belt

B - Inner Chopper Drive Belt

C - Nut

D - Washer

E - Gauge

F - Nut

Install replacement discharge beater belt (A) onto chopper jackshaft.

Install inner belt (B) and verify that belt aligns with sheaves.

Lower chopper assembly fully with switch on left-hand sidesheet.

Tighten nut (C) until washer (D) is positioned between end of gauge (E) and bottom of step. Tighten lock nut (F).

Install previously removed chopper shields.

H97124
H97124-UN-24JUN10

S660 and S670

H96957
H96957-UN-18JUN10

S680 and S690

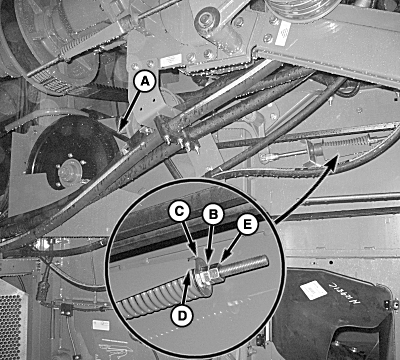

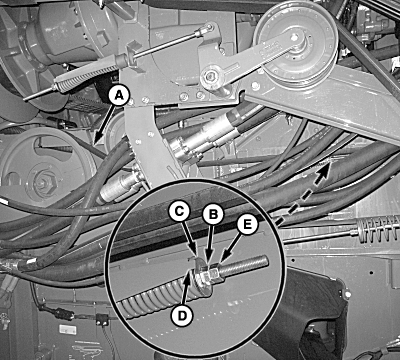

A - Discharge Beater Belt

B - Nut

C - Washer

D - Gauge

E - Nut

Install discharge beater belt (A) onto sheave.

Tighten nut (B) until washer (C) is positioned between end of gauge (D) and bottom of step. Tighten lock nut (E).

H97122
H97122-UN-24JUN10

S660 and S670

H96952
H96952-UN-17JUN10

S680 and S690

A - Cap Screws

B - Shield

Install shield (B) and retain with cap screws (A).
