Hydrostatic/Hydraulic Oil Level

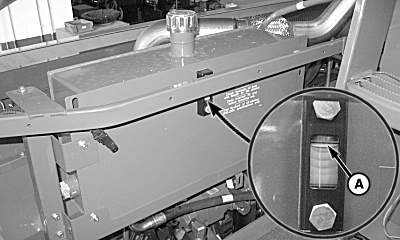

H97523
H97523-UN-04AUG10

S660 and S670

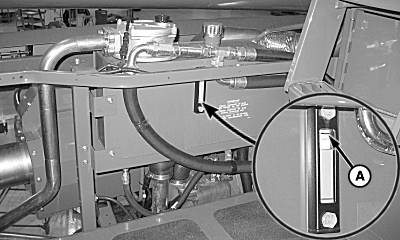

H97524
H97524-UN-04AUG10

S680 and S690

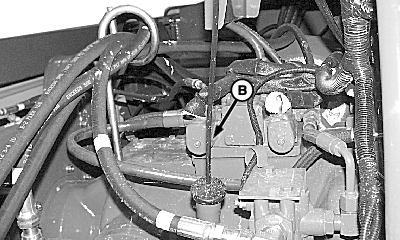

H82363
H82363-UN-03FEB05

Hydraulic Oil Level (Engine Gearcase)

A - Sight Glass

B - Dipstick

Check hydrostatic/hydraulic oil level with header on ground and all cylinders retracted. Oil level must be at top of sight glass (A) with feeder house fully lowered. Add oil as needed, but do not overfill.

Shut OFF engine, set parking brake and remove key before checking hydraulic oil at engine gearcase. Oil must not be below ”ADD” mark on dipstick (B).

OUO6075,0000FDA-19-20120213
