Vacuum Fan Drive Belt—Replacing (Interim Tier 4/Stage III B) (S680 and S690)

CAUTION:

H99550
H99550-UN-06JAN11

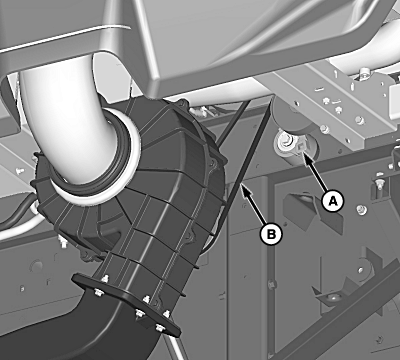

A - Tensioner

B - Vacuum Fan Drive Belt

Shut OFF engine, set parking brake and remove key.

Use breaker bar to relieve belt tension from tensioner arm (A).

Remove vacuum fan drive belt (B) located below radiator.

Install replacement vacuum fan drive belt.

Use breaker bar to relieve tension from tensioner arm to install belt.
