Mass Flow Sensor Plate (Grain Tank Extensions)—Cleaning

CAUTION:

H102235
H102235-UN-15JUN11

H98923
H98923-UN-28OCT10

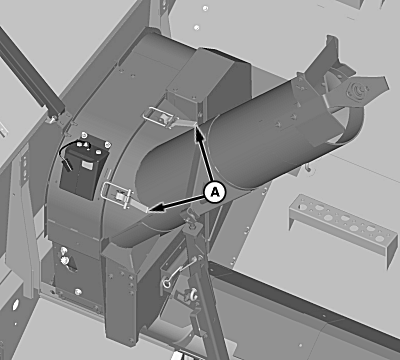

A - Clamps

B - Mass Flow Sensor

Shut OFF engine, set parking brake and remove key.

Grain tank loading auger is heavy. Use extra care when raising or lowering auger.

Remove grain tank sample trough (if equipped).

Hold top of grain tank loading auger and release clamps (A).

Lower grain tank loading auger to access mass flow sensor plate (B).

Raise grain tank loading auger fully against transition housing and retain with clamps.

OUO6075,000104D-19-20120227
