Water Separator Primary Fuel Filter—Draining


S660, S670, S680 and S690 (Tier 2/Stage II)

CAUTION:

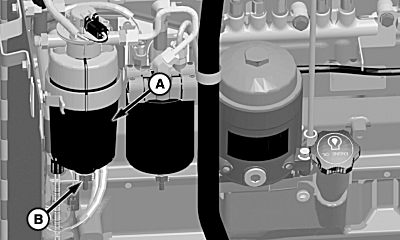

H95380
H95380-UN-16FEB10

S660 and S670

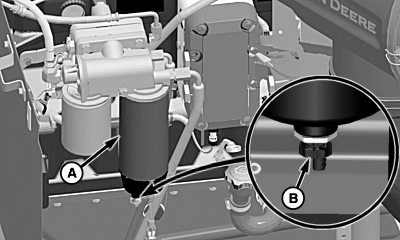

H95425
H95425-UN-19FEB10

S680 and S690

A - Primary Fuel Filter

B - Drain

Shut OFF engine, set parking brake and remove key before performing maintenance work.

When primary fuel filter (A) senses water in fuel system a diagnostic trouble code is generated.

If a diagnostic trouble code appears, drain primary filter using drain (B) and reset code.


S660, S670, S680 and S690 (Interim Tier 4/Stage III B)

CAUTION:

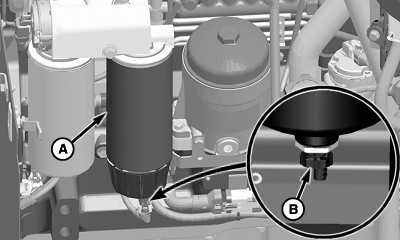

H95331
H95331-UN-11FEB10

S660 and S670

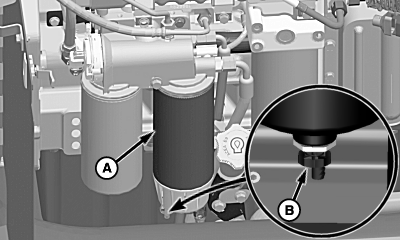

H95400
H95400-UN-17FEB10

S680 and S690

A - Primary Fuel Filter

B - Drain

Shut OFF engine, set parking brake and remove key before performing maintenance work.

When primary fuel filter (A) senses water in fuel system a diagnostic trouble code is generated.

If a diagnostic trouble code appears, drain primary filter using drain (B) and reset code.

OUO6075,0001072-19-20120228
