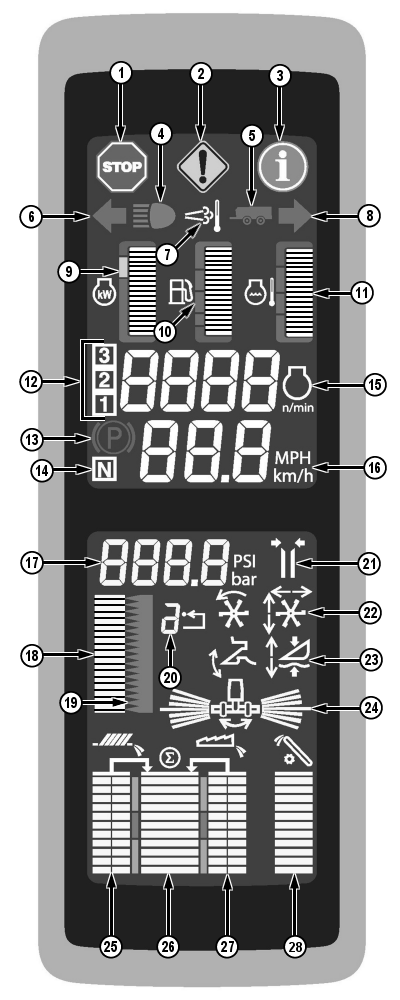

Poste esquinero de la cabina CommandTouch

H94923-UN-01DEC10

(2) -Indicador de advertencia de mantenimiento (amarillo): se enciende y parpadea cuando la máquina presenta un problema. Indica que hay que parar la máquina en cuanto sea posible. El código de diagnóstico de anomalías se muestra en el monitor del reposabrazos.

(3)—Indicador de advertencia de información (gris): se ilumina y parpadea cuando el código de diagnóstico de anomalías está activo. Alerta al operador para que tenga en cuenta una situación. Cuando se tiene conocimiento de la advertencia, desaparece el mensaje de la pantalla y el indicador de advertencia se APAGA.

(4)—Indicador de foco alto: muestra al operador que las luces largas están seleccionadas actualmente.

(5)—Indicador de luces del remolque: se enciende cuando el grupo de cables del remolque está conectado y se activa el intermitencia de giro.

(6)—Indicador de intermitencia de giro a la izquierda: muestra al operador que se tiene intención de girar a la izquierda.

(7)—Indicador de limpieza del filtro de escape (Tier 4 Interino/Fase III B): se ilumina cuando el sistema de filtro de escape está realizando activamente una limpieza del filtro de escape.

(8)—Indicador de intermitencia de giro a la derecha: muestra al operador que se tiene intención de girar a la derecha.

(9)—Indicador del indicador de potencia del motor: indica al operador el porcentaje de potencia del motor que se está utilizando en un momento dado.

IMPORTANTE: Si el indicador se mueve en la parte roja, se maximiza la potencia del motor y la máquina se podría potencialmente calar. Reducir la carga en la máquina hasta que el indicador vuelva a las partes verde y amarilla.

• Parte verde (35 a 100%)
• Parte amarilla (101 a 107%)
• Parte roja (108 a 114%)

(10)—Indicador de combustible: muestra cuánto combustible queda en el depósito. Cuando queda un 10% de combustible (aproximadamente una hora de funcionamiento), el indicador de combustible parpadea, se emite una alarma y aparece el mensaje de combustible bajo.

El indicador no muestra ninguna barra cuando el depósito de combustible está vacío.

(11)—Indicador de temperatura del motor: cuando la temperatura de funcionamiento es normal, aparecen entre siete y nueve barras.

Si se emite una alarma y aparece el mensaje de temperatura del motor, detener el motor y resolver el problema inmediatamente.

H94923-UN-01DEC10

• Máquinas sin ProDrive de 3 velocidades: muestra que marcha está seleccionada actualmente. Se encienden los indicadores 1, 2 o 3 en función de la marcha seleccionada.
• Máquinas con ProDrive de 2 velocidades: indica el grupo seleccionado en ese momento. Se encienden los indicadores 1 y 2 en función de la marcha seleccionada.

(13)—Indicador de freno de estacionamiento: se ilumina cuando se selecciona el freno de estacionamiento.

(14)—Indicador de punto muerto: muestra que la máquina está actualmente en punto muerto.

(15)—Indicador de régimen del motor: muestra el régimen del motor en r/min.

(16)—Indicador de velocidad de avance: muestra la velocidad de avance de la máquina (km/h o mph).

(17)—Pantalla numérica de altura de la plataforma de corte: muestra la altura de la plataforma de corte actual.

(18)—Visualizador de la posición vertical de la plataforma de corte: indica la posición vertical de la plataforma de corte en ese momento.

(19)—Visualizador del punto de ajuste de la altura de la plataforma de corte: indica el punto de ajuste que ha seleccionado le operador.

(20)—Número de activación de la plataforma de corte: muestra el botón de activación seleccionado actualmente.

(21)—Reanudación de la posición de la chapa deflectora: muestra que el sistema está actualmente activo.

(22)—Dial-A-Speed/Reanudación del molinete:

• Dial-A-Speed (icono izquierdo): muestra que el sistema está actualmente activo.
• Reanudación del molinete (icono derecho): muestra que el sistema está actualmente activo.

(23)—Reanudar corte/Detección de la altura de la plataforma de corte/Flotación activa de la plataforma de corte:

• Reanudar corte (icono izquierdo): muestra que el sistema está actualmente activo.
• Detección de la altura de la plataforma de corte (icono derecho): muestra que el sistema está actualmente activo.
• Flotación activa de la plataforma de corte (icono derecho): muestra que el sistema está actualmente activo.

(24)—Visualizador de inclinación lateral: indica la posición del bastidor del alimentador de mies.

(25)—Indicador de pérdida de la caja de cribas: indicado pérdida de grano en la caja de cribas.

(26)—Indicador de pérdida total: muestra la pérdida de grano media de la zona de la caja de cribas y del separador.

(27)—Indicador de pérdida del separador: indicado pérdida de grano en el área del separador.

(28)—Indicador de volumen de material de retrilla: indica el volumen de material de retrilla.
