Configuración de gestión de residuos

H94473-UN-31MAR10

Icono de configuración de la cosechadora

H94649-UN-05OCT10

H99043-UN-09NOV10

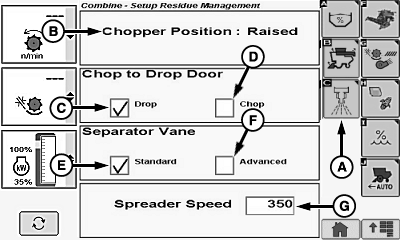

A - Icono de configuración de gestión de residuos

B - Posición del picador

C - Posición de la puerta del picador (abierta)

D - Posición de la puerta del picador (cerrada)

E - Posición de los álabes del separador (estándar)

F - Posición de los álabes del separador (avanzada)

G - Casilla de velocidad del esparcidor

H - Icono de aceptar

NOTA: La pantalla muestra todas las funciones opcionales de la gestión de residuos, si existen.

Tocar o pulsar el interruptor de confirmación cuando el icono de configuración de la cosechadora esté resaltado.

Tocar o pulsar el interruptor de confirmación cuando el icono de configuración de la gestión de residuos (A) esté resaltado.

Posición del picador (B) (si existe)

Muestra la posición actual del picador.

• Elevado
• Descendido

Posición de la puerta del deflector de picado (si existe):

NOTA: El separador debe estar DESCONECTADO al cambiar la posición de la puerta del deflector de picado.

Tocar o pulsar el interruptor de confirmación cuando esté resaltada la casilla deseada.

• Abierta (C): permite al operador abrir automáticamente la puerta del deflector de picado.
• Cerrada (D): permite al operador cerrar automáticamente la puerta del deflector de picado.

La casilla muestra una marca indicando que está seleccionada.

La puerta del picador se abre o cierra automáticamente dependiendo de la casilla seleccionada.

Posición de los álabes del separador (si existen):

NOTA: El separador debe estar DESCONECTADO al cambiar la posición de los álabes del separador.

Tocar o pulsar el interruptor de confirmación cuando la casilla de posición estándar o la casilla de posición avanzada deseada estén resaltadas.

• Estándar (E): permite al operador desplazar los álabes del separador a la posición estándar.
• NOTA: Al utilizar los álabes del separador en posición avanzada, la pérdida de grano puede aumentar con ciertos cultivos y en determinadas condiciones. El tiempo de permanencia del cultivo en el separador se reduce para mejorar la calidad de la paja.
  Avanzada (F): permite al operador cambiar la posición de los álabes del separador para mejorar la calidad de la paja.

La casilla muestra una marca indicando que está seleccionada.

Los álabes del separador se abren automáticamente a la posición deseada dependiendo de la casilla seleccionada.

Velocidad del esparcidor PowerCast avanzado (si existe):

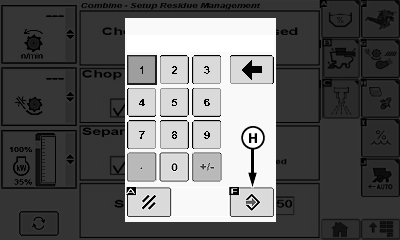

Tocar o pulsar el interruptor de confirmación cuando la casilla de velocidad del esparcidor (G) esté resaltada.

Tocar o pulsar el interruptor de confirmación cuando estén resaltados los dígitos deseados.

NOTA: La velocidad del esparcidor de granzas varía entre:

• 350 - 550 r/min (maíz) (500 r/min por defecto)
• 600 - 800 r/min (grano pequeño) (700 r/min por defecto)

Repetir este procedimiento hasta que se muestre el valor deseado para la velocidad del esparcidor.

Tocar o pulsar el interruptor de confirmación cuando el icono de introducción/aceptación (H) esté resaltado.
