Tecla de ajuste de la velocidad del esparcidor

Esparcidor de granzas de una velocidad (si existe):

NOTA:

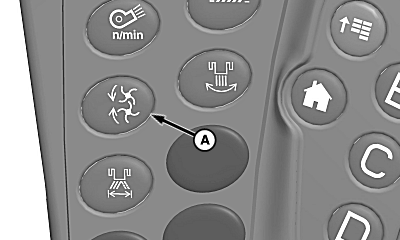

H94671-UN-27JAN10

A - Tecla de ajuste de la velocidad del esparcidor

La velocidad del esparcidor de granzas varía entre 0 r/min y 550 r/min. Incremente la velocidad del esparcidor hasta que el ancho de esparcimiento sea alcanzado.

El interruptor de ajuste de la velocidad del esparcidor de granzas (A) aumenta o reduce la velocidad de los dos discos del esparcidor desde el interior de la cabina.

1. Presione el interruptor de velocidad del esparcidor.

2. Tocar el símbolo más (+) o menos (-) o girar el selector para aumentar o reducir la velocidad del esparcidor de granzas.

3. La pantalla muestra la configuración de ajuste del operador.

NOTA: Ajustar la velocidad del esparcidor de granzas a cero cuando no se esté utilizando.

Esparcidor de granzas de dos velocidades (si existe):

NOTA: La velocidad del esparcidor puede ser ajustada con el separador desconectado. Esto le permite al operador ajustar la velocidad del esparcidor Cuando el separador está activado, el esparcidor de granzas funciona a la velocidad programada.

La velocidad del esparcidor de granzas varía entre 0 r/min y 550 r/min. Incremente la velocidad del esparcidor hasta que el ancho de esparcimiento sea alcanzado.

El interruptor de ajuste de la velocidad del esparcidor de granzas (A) aumenta o reduce la velocidad de los dos discos del esparcidor de forma conjunta o independiente desde el interior de la cabina.

1. Interruptor de ajuste de la velocidad del esparcidor de granzas:

   • Pulsar el interruptor una vez para ajustar la velocidad de los dos discos del esparcidor de granzas.
   • Pulsar el interruptor dos veces para ajustar la velocidad del disco izquierdo del esparcidor de granzas.
   • Pulsar el interruptor tres veces para ajustar la velocidad del disco derecho del esparcidor de granzas.



2. Tocar el símbolo más (+) o menos (-) o girar el selector para aumentar o reducir la velocidad del esparcidor de granzas.

3. La pantalla muestra la configuración de ajuste del operador.

NOTA: Ajustar la velocidad del esparcidor de granzas a cero cuando no se esté utilizando.

Esparcidor de granzas con deflector trasero PowerCast (si existe):

NOTA: La velocidad del esparcidor puede ser ajustada con el separador desconectado. Esto le permite al operador ajustar la velocidad del esparcidor Cuando el separador está activado, el esparcidor de granzas funciona a la velocidad programada.

La velocidad del esparcidor de granzas varía entre 0 r/min y 550 r/min. Incremente la velocidad del esparcidor hasta que el ancho de esparcimiento sea alcanzado.

El interruptor de ajuste de la velocidad del esparcidor de granzas (A) aumenta o reduce la velocidad de los dos discos del esparcidor de forma conjunta o independiente desde el interior de la cabina.

1. Interruptor de ajuste de la velocidad del esparcidor de granzas:

   • Pulsar el interruptor una vez para ajustar la velocidad de los dos discos del esparcidor de granzas.
   • Pulsar el interruptor dos veces para ajustar la velocidad del disco izquierdo del esparcidor de granzas.
   • Pulsar el interruptor tres veces para ajustar la velocidad del disco derecho del esparcidor de granzas.



2. Tocar el símbolo más (+) o menos (-) o girar el selector para aumentar o reducir la velocidad del esparcidor de granzas.

3. La pantalla muestra la configuración de ajuste del operador.

Esparcidor de granzas con deflector trasero Advanced PowerCast (si existe):

NOTA: La velocidad del esparcidor puede ser ajustada con el separador desconectado. Esto le permite al operador ajustar la velocidad del esparcidor Cuando el separador está activado, el esparcidor de granzas funciona a la velocidad programada.

La velocidad del esparcidor de granzas varía entre:

• 350 - 550 r/min (maíz) (500 r/min por defecto)
• 600 - 800 r/min (grano pequeño) (700 r/min por defecto)

Ajustar los valores hasta alcanzar la distribución o el desplazado deseado. Véase el apartado “Configuración de la gestión de residuos” en la sección “Pantallas del visualizador CommandCenter” para obtener información adicional.

El interruptor de ajuste de la velocidad del esparcidor de granzas (A) aumenta o reduce el porcentaje de distribución del carenado o el desplazado de los dos discos del esparcidor desde el interior de la cabina.

El esparcidor de granzas con deflector trasero Advanced PowerCast utiliza carenados ajustables de forma independiente para cubrir los discos del esparcidor de granzas, que ajusta la distribución y el sentido de marcha de los residuos. Cuando se ajustan los carenados para cubrir una mayor proporción del disco del esparcidor de granzas, el material se empuja más lejos de la máquina y en ese sentido de marcha.

Ajuste del ancho:

1. Pulsar el interruptor una vez para ajustar la distribución.

2. NOTA: Al introducir un intervalo de 0 a 100%, ambos carenados se mueven y aumenta la distribución de forma uniforme en ambos discos del esparcidor de granzas.

   Por ejemplo: La máquina está equipada con una plataforma de corte de 10,7 m (35 ft.) sin viento. El ancho del esparcidor de granzas es del 0% por defecto. Con un ajuste del 0%, la distribución de los residuos es de menos de 1 m (3 ft.) desde el final de la plataforma de corte. Pulsar el interruptor una vez para ajustar el valor de distribución. Al aumentar la distribución al 50%, ambos carenados se mueven igual, lo cual aumenta la distribución tanto a la izquierda como a la derecha hasta alcanzar aproximadamente la distribución deseada.

   Tocar o pulsar el interruptor de confirmación cuando estén resaltados los dígitos deseados.

   NOTA: Repetir este procedimiento hasta que se muestre el valor deseado.

3. Tocar o pulsar el interruptor de confirmación cuando el icono de introducción/aceptación esté resaltado para guardar el valor deseado.

4. La pantalla muestra la configuración de ajuste del operador.

Ajuste de compensación:

1. Pulsar el interruptor dos veces para ajustar el desplazado del esparcidor de granzas.

2. NOTA: Al introducir un intervalo de 0 a 100% a la izquierda o derecha (se indica mediante una flecha en el visualizador) la distribución de los residuos se mueve en ese sentido de marcha.

   Tocar o pulsar el interruptor de confirmación cuando estén resaltados los dígitos deseados.

   NOTA: Repetir este procedimiento hasta que se muestre el valor deseado.

3. Tocar o pulsar el interruptor de confirmación cuando el icono de introducción/aceptación esté resaltado para guardar el valor deseado.

4. La pantalla muestra la configuración de ajuste del operador.
