Monitor de rendimiento VisionTrak - Funcionamiento

H94473-UN-31MAR10

Icono de configuración de la cosechadora

H94944-UN-05OCT10

H94945-UN-06APR10

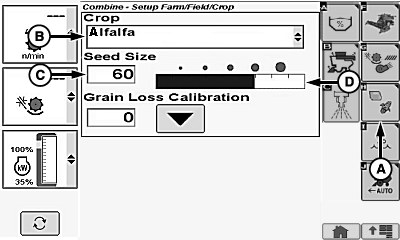

A - Icono de configuración de cultivo

B - Menú de Cultivo

C - Tamaño de semilla

D - Gráfico de barras

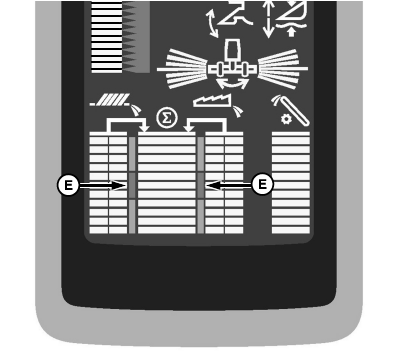

E - Intervalo normal

• El motor está en funcionamiento.
• El interruptor de seguridad en carretera está en posición de campo.
• La plataforma de corte y el separador están conectados.

Tocar o pulsar el interruptor de confirmación cuando el icono de configuración de la cosechadora esté resaltado.

Tocar o pulsar el interruptor de confirmación cuando el icono de configuración de cultivo (A) esté resaltado.

Tocar o pulsar el interruptor de confirmación cuando el menú de cultivo (B) esté resaltado.

El menú de cultivo muestra lo siguiente:

Alfalfa	Lentejas	Centeno
Cebada	Altramuces	Cártamo
Cebada de primavera 1	Mijo	Sorgo
Cebada negra1	Mostaza	Semillas de soja
Colza	Judías blancas	Girasol
Garbanzos	Avena	Triticale1
Maíz	Guisantes	Trigo de primavera
Judías	Maíz para palomitas	Trigo de invierno
Lino	Semillas de colza1
Semillas de pasto	Arroz

Una vez elegido el cultivo deseado, tocar o pulsar el interruptor de confirmación.

Tocar o pulsar el interruptor de confirmación cuando esté resaltado el tamaño de semilla (C).

Pantalla no táctil o pantalla táctil: Girar el dial de mando de selección hasta que aparezca el valor deseado de tamaño de semilla. Presione el interruptor de confirmación para guardar el valor.

Solo pantalla táctil: Introducir el valor deseado de tamaño de semilla en la pantalla numérica. Pulsar el icono de introducción/aceptación para guardar el valor.

El tamaño de semilla deseado se representa en un gráfico de barras (D).

NOTA: La configuración de la detección del tamaño de la semilla aumentará o reducirá la sensibilidad de los sensores de pérdida de granos.

Semilla pequeña (Predeterminado 38)	Semilla mediana (Predeterminado 50)	Semilla grande (Predeterminado 70)
Alfalfa	Cebada	Garbanzos
Colza	Cebada de primavera 1	Maíz
Lino	Cebada negra1	Judías
Semillas de pasto	Lentejas	Altramuces
Mijo	Maíz para palomitas	Judías blancas
Mostaza	Cártamo	Guisantes
Avena	Sorgo	Semillas de soja
Semillas de colza1	Trigo de primavera	Girasol
Arroz	Trigo de invierno
Centeno
Triticale1

Configurar lo siguiente en la pantalla:

1. Configure el número deseado más cercano al tamaño del grano.

2. Ajustar la máquina y la plataforma de corte a niveles de pérdida aceptables para el cultivo y las condiciones específicas.

   NOTA: No tomar en cuenta el gráfico de barras central del poste esquinero por el momento.

3. Haga funcionar la máquina a un nivel de pérdidas aceptable.

4. Tocar o pulsar el interruptor de confirmación cuando el icono de calibración esté resaltado para centralizar la pérdida total en el rango normal (E). El gráfico de barras muestra que la máquina está funcionando a los niveles de pérdida total que el operador consideró aceptables en el paso 3.

   NOTA: El gráfico de barras ahora es una guía visual. El operador puede consultar regularmente la pantalla para determinar si se produce un incremento o una disminución de la cantidad de pérdida total. Se puede obtener una supervisión más detallada si se controlan los niveles de pérdidas en la caja de cribas y en el separador.

5.
   H87033-UN-30NOV06

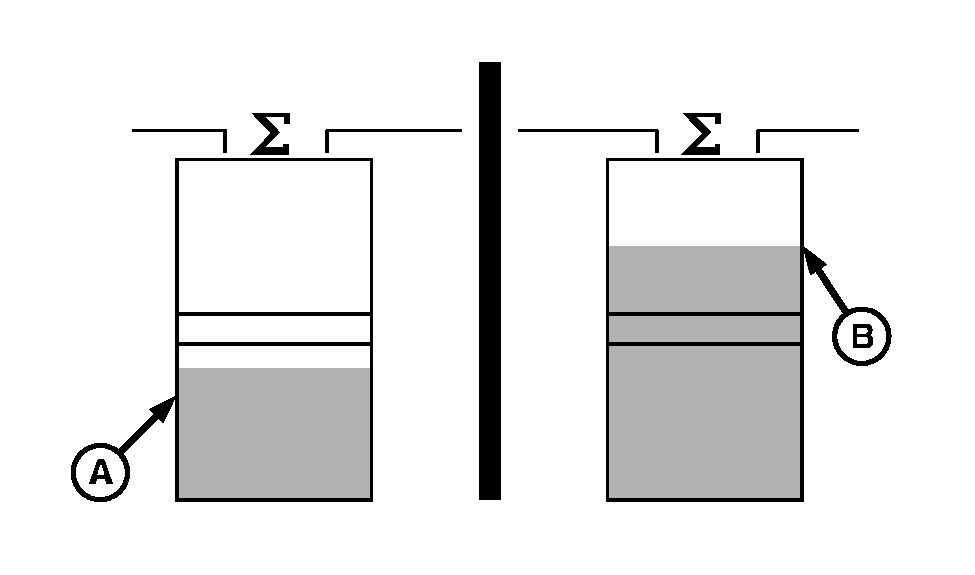

   A - Hacia abajo

   B - Hacia arriba

   Si el gráfico de barras se desplaza hacia abajo (A), la máquina no está funcionando al máximo de su rendimiento. La máquina está mal ajustada a un nivel de pérdidas aceptable que no es correcto, o se está moviendo a una velocidad de avance muy lenta. Haga los ajustes necesarios para llevar el gráfico de barras de vuelta al medio de la pantalla.

---




6. Si el gráfico de barras se desplaza hacia arriba (B), es posible que la máquina no esté ajustada para un nivel de pérdida aceptable o que esté avanzando demasiado rápido. Haga los ajustes necesarios para llevar el gráfico de barras de vuelta al medio de la pantalla.

7. Efectúe una revisión ocasional de pérdidas si las condiciones de la cosecha cambian durante el día (humedad de la paja, condensación, etc.), para decidir si es necesario un reajuste.

   NOTA: Cuando la máquina tiene un taponamiento, el gráfico de barras central oscila hacia arriba (entre 15 y 20 segundos) y recupera la lectura anterior. Ignore esta fluctuación en caso de que suceda.
