Detección de la altura de la plataforma de corte

NOTA:

H96245-UN-03MAY10

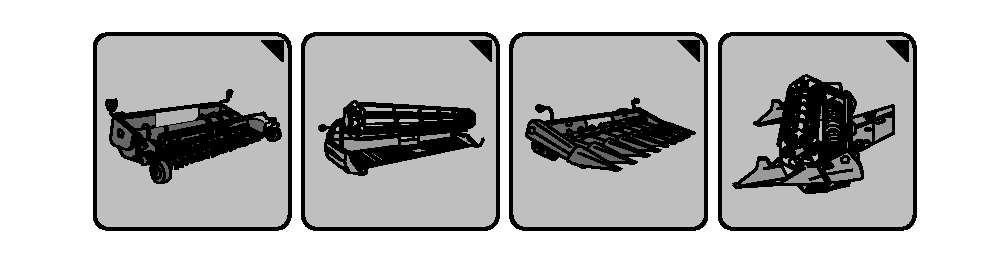

Iconos de configuración de la plataforma de corte

H95936-UN-05OCT10

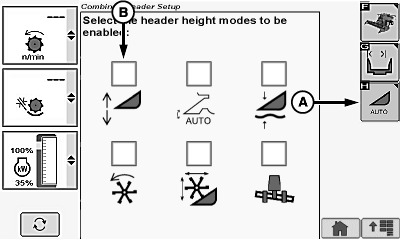

Pantalla del cabezal de maíz

H95935-UN-05OCT10

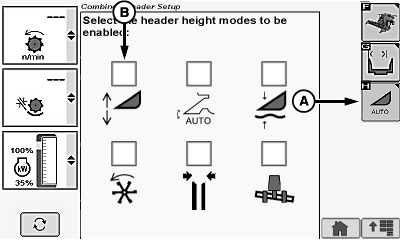

Visualizador de plataforma de cortina/plataforma/recogedor de correa

A - Icono de los modos automáticos de altura de la plataforma de corte

B - Icono de detección de la altura de la plataforma de corte

Permite al operador seleccionar la posición de la plataforma de corte con respecto al suelo y recuperar esa posición automáticamente.

El sistema de debe calibrarse con cada plataforma de corte que se utilice (véase la sección Procedimientos de calibración).

Los botones de activación 1, 2 y 3 ubicados en la palanca multifunción se usan para seleccionar tres alturas diferentes para la plataforma.

NOTA: Para habilitar varios modos, consultar el apartado Combinaciones de los modos de los botones de activación de esta sección para obtener información adicional.

Habilitación/deshabilitación del sistema:

Tocar o pulsar el interruptor de confirmación cuando el icono de configuración de la plataforma de corte esté resaltado.

Tocar o pulsar el interruptor de confirmación cuando el icono de los modos automáticos de altura de la plataforma de corte (A) esté resaltado.

Tocar o pulsar el interruptor de confirmación cuando el icono de detección de la altura de la plataforma de corte (B) esté resaltado.

NOTA: Aparece una marca para indicar que el sistema está habilitado o desaparece para indicar que está deshabilitado.

Funcionamiento:

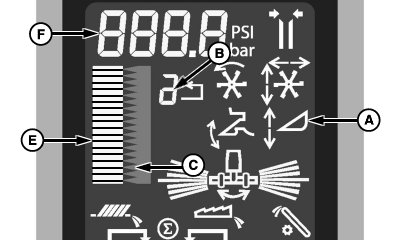

H99253-UN-01DEC10

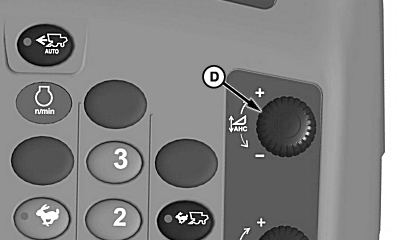

H95079-UN-27JAN10

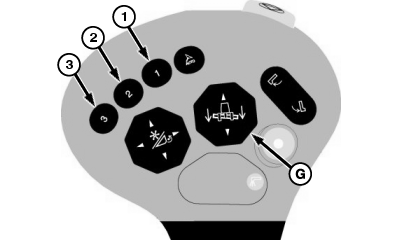

H95077-UN-18DEC09

A - Icono de detección de la altura de la plataforma de corte

B - Número de botón de activación

C - Punto de ajuste de la altura

D - Dial de control de altura de la unidad de corte de corte

E - Gráfico de barras

F - Pantalla numérica

G - Tecla de elevación / descenso del cabezal

• Un cabezal debidamente equipado está conectado a la máquina.
• El motor está en funcionamiento.
• El interruptor de desconexión para transporte en carretera está en posición de campo.
• El sistema de detección de altura está habilitado.
• El cabezal está conectado.

Activar el sistema del detección de altura de la plataforma de corte pulsando los botones de activación 1, 2 o 3 de la palanca multifunción.

El número (B) del botón de activación que aparece en pantalla indica qué botón de activación ha sido seleccionado.

El icono de detección de la altura de la plataforma de corte (A) aparece en el visualizador para indicar que el sistema está activo.

Para cambiar el punto de ajuste de la altura (C) de los botones de activación, pulsar el botón de activación deseado y ajustar la altura con el selector de control de altura de la unidad de corte activa (D).

Gire el cuadrante de control de altura de la unidad de corte activo hacia el símbolo (+) para elevar el cabezal y el punto de ajuste o hacia el símbolo (-) para bajar el cabezal y el punto de ajuste.

El gráfico de barras (E) y la pantalla numérica (F) indican la posición de la plataforma de corte con relación al suelo, según las indicaciones del sensor de reanudación de la altura de la plataforma de corte vinculado a la plataforma de corte.

NOTA: El interruptor de descenso de la plataforma de corte puede configurarse para que deshabilite inmediatamente el sistema hasta que se pulse el botón de activación; para obtener información adicional, consultar a un concesionario John Deere.

Ajustar de forma manual la altura de la plataforma de corte mediante el interruptor de descenso (G) de la plataforma anula el sistema hasta que se suelta. Al soltar el interruptor, el sistema vuelve al modo automático.

NOTA: El interruptor de descenso de la plataforma de corte puede configurarse para que no vuelva a activar el sistema cuando el interruptor de descenso de la plataforma de corte esté pulsado; para obtener información adicional, consultar a un concesionario John Deere.

El uso del interruptor de elevación de la plataforma de corte (G) desactiva temporalmente el sistema hasta que se pulsa el interruptor de descenso de la plataforma. Una vez pulsado el interruptor, el sistema vuelve a activarse.

Presione los botones de activación 1, 2 o 3 para reactivar el sistema. La plataforma de corte se mueve automáticamente hasta la altura preseleccionada.
