Reanudación de posición del molinete

NOTA:

H96245-UN-03MAY10

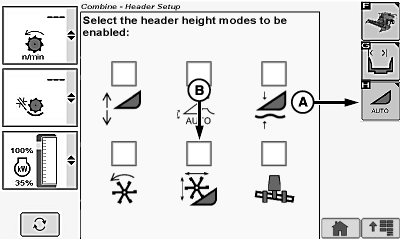

Iconos de configuración de la plataforma de corte

H95942-UN-05OCT10

Visualizador de plataforma de cortina/plataforma/recogedor de correa

A - Icono de los modos automáticos de altura de la plataforma de corte

B - Icono de Recuperación de posición del molinete

Permite al operador seleccionar la posición del molinete con respecto a la barra de corte y recuperar esa posición Automáticamente.

El sistema de debe calibrarse con cada plataforma de corte que se utilice (véase la sección Procedimientos de calibración).

Los botones de activación 1, 2 o 3 ubicados en la palanca multifunción se usan para seleccionar una de las tres diferentes posiciones programables del molinete o de las chapas deflectoras.

Habilitación/deshabilitación del sistema:

Tocar o pulsar el interruptor de confirmación cuando el icono de configuración de la plataforma de corte esté resaltado.

Tocar o pulsar el interruptor de confirmación cuando el icono de los modos automáticos de altura de la plataforma de corte (A) esté resaltado.

Tocar o pulsar el interruptor de confirmación cuando el icono de reanudación de la posición del molinete (B) esté resaltado.

NOTA: Aparece una marca para indicar que el sistema está habilitado o desaparece para indicar que está deshabilitado.

Funcionamiento:

H98586-UN-14OCT10

H95091-UN-01NOV10

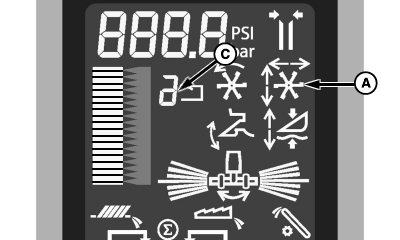

A - Icono de Recuperación de posición del molinete

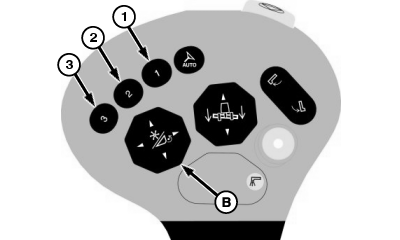

B - Interruptor de elevación y de avance/retroceso del molinete

C - Número de botón de activación

• Una plataforma de corte equipada apropiadamente (con sensores de posición del molinete) está conectada a la máquina y calibrada.
• El motor está en funcionamiento.
• El interruptor de desconexión para transporte en carretera está en posición de campo.

NOTA: Cuando las condiciones de recolección requieren más de una posición del molinete (posición para cultivo tumbado y otra para cultivo erguido), el operador puede guardar una posición del molinete en cada botón de reanudación y pasar de una posición a otra seleccionando el botón de reanudación deseado.

Guardar el punto de ajuste de reanudación de la posición del molinete manteniendo pulsados los botones de activación seleccionados 1, 2 o 3 de la palanca multifunción durante dos segundos. El icono (A) parpadea para indicar que se ha guardado el punto de ajuste.

Activar la función de reanudación de la posición del molinete pulsando los botones de activación 1, 2 o 3 de la palanca multifunción.

El número (C) del botón de activación que aparece en pantalla indica qué botón de activación ha sido seleccionado.

El icono de reanudación de la posición del molinete activo (A) aparece en el visualizador para indicar que el sistema está activo.

Utilizar el interruptor de elevación/ajuste longitudinal del molinete (B) para obtener la posición longitudinal y la altura deseadas del molinete.

Mover manualmente el interruptor de elevación/ajuste longitudinal del molinete (B) de la palanca multifunción desactiva la posición del molinete.

Presione los botones de activación 1, 2 o 3 para reactivar el sistema. El molinete se desplaza automáticamente hasta la posición preseleccionada.
