Nivel de brillo y color de contorno de recuadro

H95878-UN-29MAR10

Icono de menú principal (pantalla) / Interruptor de menú principal (reposabrazos)

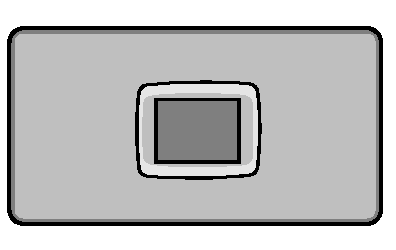

H95849-UN-31MAR10

Icono de aplicaciones
de la pantalla

Tocar o pulsar el interruptor de confirmación cuando esté resaltado el icono de configuraciones de la pantalla.

Nivel de brillo:

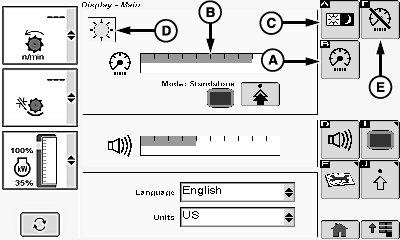

H95921-UN-05OCT10

A - Icono de brillo

B - Gráfico de barras de brillo

C - Ícono de día / noche

D - Ajustes de día/noche

E - Icono de modo de intensidad

Tocar o pulsar el interruptor de confirmación cuando el icono de brillo (A) esté resaltado.

Con el gráfico de barras de brillo (B) resaltado, tocar el símbolo más (+) o menos (-) o girar el selector para seleccionar el nivel de brillo de la pantalla.

• Aumentar el gráfico de barras para intensificar el brillo de la pantalla.
• Disminuir el gráfico de barras para oscurecer la pantalla.

Ajustes de día/noche:

NOTA: El icono de día/noche sólo aparece en el modo independiente.

Permite al operador cambiar entre los ajustes de día y de noche.

Tocar o pulsar el interruptor de confirmación cuando el icono de día/noche (C) esté resaltado para cambiar entre los ajustes de día y noche (D).

Modo de intensidad:

Permite al operador oscurecer rápidamente la pantalla para reducir el deslumbramiento.

Tocar o pulsar el interruptor de confirmación cuando esté resaltado el icono del modo de intensidad (E) para oscurecer rápidamente la pantalla.

NOTA: El modo de intensidad oscurece temporalmente la pantalla para reducir el deslumbramiento. La pantalla recupera el brillo normal si existe una alarma o si se selecciona cualquier interruptor del reposabrazos.

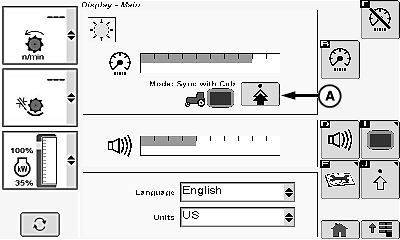

H95883-UN-05OCT10

Modo de sincronización con cabina

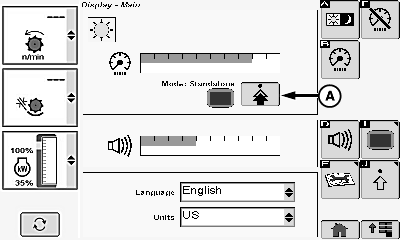

H95884-UN-05OCT10

Modo independiente

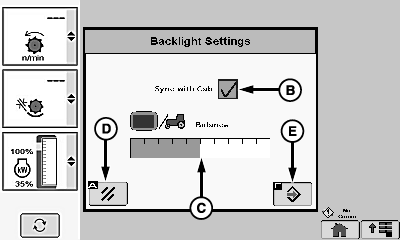

H95885-UN-05OCT10

A - Icono de parámetros avanzados

B - Casilla de sincronización con el modo de cabina

C - Gráfico de barras de equilibrio

D - Icono cancelar (cancel)

E - Icono de aceptar

Modos de sincronización con cabina/independiente:

Permite al operador sincronizar la pantalla con la iluminación de la cabina o permite que la pantalla funcione con independencia de la iluminación de la cabina.

Tocar o pulsar el interruptor de confirmación cuando esté resaltado el icono de ajustes avanzados (A) para pasar a la siguiente pantalla.

Tocar o pulsar el interruptor de confirmación cuando la casilla de sincronización con cabina (B) esté resaltada.

• Seleccionada: sincroniza la pantalla y la iluminación de fondo de la cabina conjuntamente.
• Deseleccionada: la pantalla y la iluminación de fondo de la cabina funcionan con independencia entre sí.

Tocar o pulsar el interruptor de confirmación cuando esté resaltado el gráfico de barras de equilibrio (C).

Tocar el símbolo más (+) o menos (-) o girar el selector para seleccionar el nivel de equilibrio de la pantalla.

• Aumentar el gráfico de barras para intensificar la iluminación de fondo.
• Disminuir el gráfico de barras para oscurecer la iluminación de fondo.

NOTA: Tocar o pulsar el interruptor de confirmación cuando el icono de cancelar (D) esté resaltado a fin de borrar los niveles de equilibrio.

Tocar o pulsar el interruptor de confirmación cuando esté resaltado el icono de introducción/aceptación (E) para regresar a la pantalla anterior.

Ajuste del volumen de la alarma:

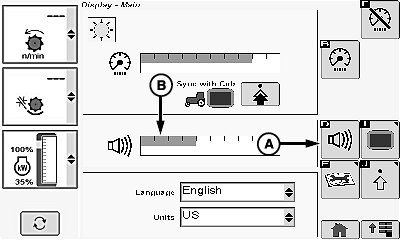

H95739-UN-05OCT10

A - Icono de volumen

B - Gráfico de barras de volumen de alarma

Tocar o pulsar el interruptor de confirmación cuando el icono de volumen (A) esté resaltado.

Tocar o pulsar el interruptor de confirmación cuando el gráfico de barras de volumen de la alarma (B) esté resaltado.

Tocar el símbolo más (+) o menos (-) o girar el selector para ajustar el volumen de la alarma.

• Aumentar el gráfico de barras para aumentar el volumen de la alarma.
• Disminuir el gráfico de barras para reducir el volumen de la alarma.

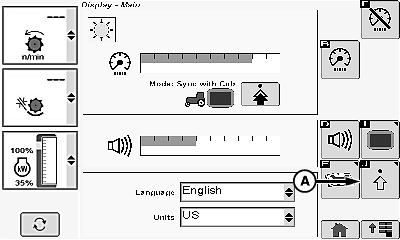

H95737-UN-05OCT10

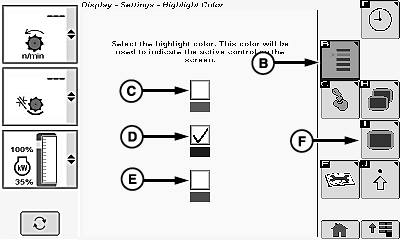

H95738-UN-05OCT10

A - Icono de parámetros avanzados

B - Icono de resaltado

C - Resaltado verde

D - Resaltado azul

E - Resaltado rojo

F - Icono “Pantalla”

Ajustes de color de contorno de recuadro:

Permite al operador elegir el color del contorno del recuadro.

NOTA: El color está ajustado por defecto a rojo en pantalla de arranque inicial.

Tocar o pulsar el interruptor de confirmación cuando esté resaltado el icono de parámetros avanzados (A).

Tocar o pulsar el interruptor de confirmación cuando el icono de resaltado (B) esté resaltado.

Tocar o pulsar el interruptor de confirmación cuando esté resaltada la casilla del color deseado.

• Verde (C)
• Azul (D)
• Rojo (E)

La casilla muestra una marca indicando qué color se ha seleccionado.

Tocar o pulsar el interruptor de confirmación cuando esté resaltado el icono de pantalla (F) para regresar a la pantalla anterior.

H95878-UN-29MAR10

Icono de menú principal (pantalla) / Interruptor de menú principal (reposabrazos)

H95845-UN-31MAR10

Icono de aplicación
principal de la cosechadora

Tocar o pulsar el interruptor de confirmación cuando esté resaltado el icono de página principal de la cosechadora.
