Velocidad del transportador del alimentador de mies—Cambio

ATENCIÓN:

H102187-UN-13JUN11

A - Rueda dentada

NOTA: Consultar la sección “Configuración de los cultivos” para configurar la rueda dentada del transportador del alimentador de mies según las recomendaciones.

Notas importantes sobre la rueda dentada de 32 dientes:

• No se recomienda la rueda dentada para el maíz.

Recomendado para situaciones donde la alimentación es deficiente debido a los cultivos y condiciones:

• Cultivos: Cebada, colza, avena, arroz, centeno y trigo
• Condiciones: Gran volumen, cultivo verde, cultivo húmedo, cordón de forraje y alimentación deficiente.

Debido a que las condiciones del cultivo cambian o se mejora la alimentación (cosechas más secas, cordónes más parejos, paja más liviana), se recomienda usar una rueda dentada de 26 dientes. La velocidad de la cadena se desacelera y se reduce la posibilidad de dañar la paja o del trillado previo, y prolonga la vida útil de la cadena.

La cadena transportadora del alimentador de mies puede ajustarse a dos velocidades seleccionando la rueda dentada de transmisión (A) situada en el lado derecho del eje inferior.

Utilizar la rueda dentada pequeña para baja velocidad y la grande para alta velocidad.

1.

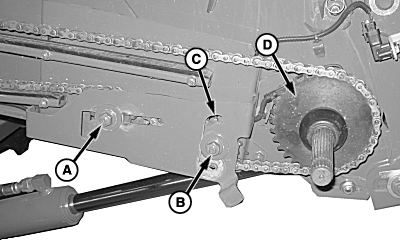

   H102188-UN-13JUN11

   A - Tuerca

   B - Tuerca

   C - Posición superior

   D - Rueda dentada

   Para mover la cadena de transmisión a la rueda dentada pequeña: Abrir la protección delantera derecha.

---




2. Afloje la tuerca (A) y empuje la rueda dentada hacia atrás.

3. Aflojar la tuerca (B) y desplazar la rueda dentada a la posición superior (C).

4. Empujar hacia dentro el acoplamiento y desplazar la rueda dentada (D) hacia afuera hasta que engrane en el bloqueo.

5.

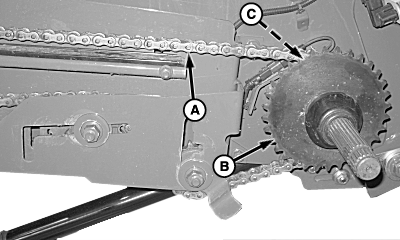

   H102189-UN-13JUN11

   A - Cadena

   B - Rueda dentada grande

   C - Rueda dentada pequeña

   Mueva la cadena (A) desde la rueda dentada grande (B) hacia la pequeña (C).

---




6.

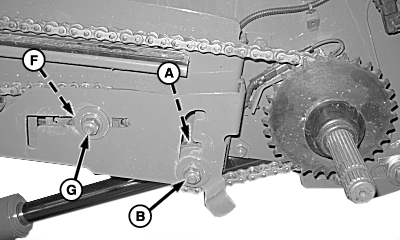

   H102190-UN-13JUN11


   H91064-UN-02APR08

   A - Rueda dentada

   B - Tuerca

   C - Tuercas

   D - Guía de cadena

   E - Muescas

   F - Rueda dentada

   G - Tuerca

   Mueva la rueda dentada (A) a la posición inferior y ajuste la tuerca (B).

---




7. Afloje las tuercas (C), deslice la guía de cadena (D) en las muescas deseadas (E) y ajuste las tuercas.

8. NOTA: No tensar en exceso la cadena de transmisión del transportador del alimentador de mies. Es correcto apoyar la cadena en la guía de plástico.

   Introduzca una barreta en los agujeros de la placa interior para desplazar la rueda dentada (F) hacia adelante y apriete la tuerca (G).

9. Cerrar la protección delantera derecha.
