Correa de transmisión del alimentador de mies de velocidad variable—Ajuste
NOTA:

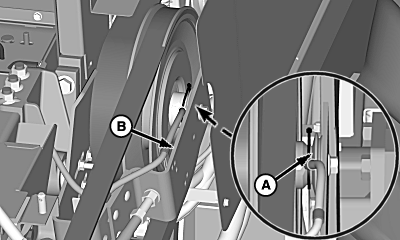

H90912-UN-28FEB08
A - Fuelle de goma
B - Soporte
Es posible realizar ajustes menores a la correa de velocidad variable al elevar la polea tensora. Si no puede lograr una separación de 3 mm (1/8 in.) mediante la elevación de la polea tensora, continúe con lo siguiente escalón.Arranque el motor, engrane el separador y coloque el interruptor de régimen del motor en régimen máximo. Ajuste la correa de transmisión del alimentador de mies para obtener la velocidad lenta del eje delantero.
Desengrane el separador, tope el motor y retire la llave de contacto.
Baje el tope de seguridad y remueva las protecciones del alimentador de mies del lado izquierdo.
Mire debajo del fuelle de goma (A) para verificar si las poleas superiores están completamente abiertas. En la posición de velocidad lenta, el medio bombilla de la polea exterior estará contra el soporte (B).

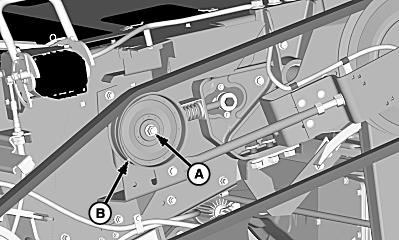

H90914-UN-28FEB08
A - Tuerca
B - Polea tensora
Afloje la tuerca (A) para ajustar la polea tensora (B) en una posición más baja.

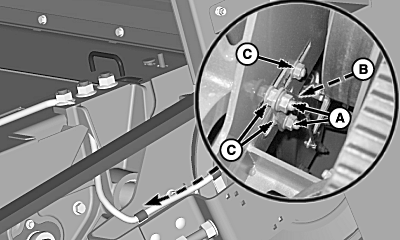

H90967-UN-05MAR08
A - Tuercas (2)
B - Soporte
C - Tuercas (3)
Retire y guarde las tuercas (A) y el soporte escuadrado (B).Afloje las tuercas (C) para permitir que el conjunto de polea superior se mueva.
NOTA:

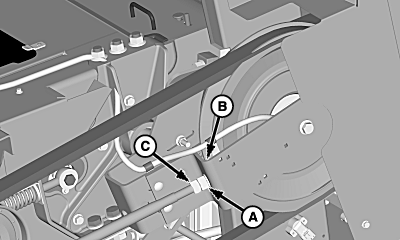

H90915-UN-28FEB08
A - Tuerca
B - Soporte
C - Tuerca
La tuerca (C) puede moverse y encasquillarse contra la tuerca (A). Estas tuercas pueden utilizarse de forma conjunta para girar el tornillo de tensión.Afloje la tuerca (A) del soporte escuadrado (B) hasta que exista una separación de 3 mm (1/8 in.) entre cualquiera de los lados del mismo.
Ajuste la tuerca (C) contra la tuerca (A).
H90916-UN-28FEB08

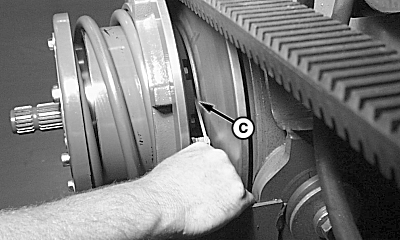

H84140-UN-26JUL05
A - Tuerca
B - Tornillo
C - Holgura de 3 mm (1/8 in)
IMPORTANTE: Gire la correa mientras ajusta la holgura de la polea. Si no puede rotar la correa mientras ajusta la holgura de la polea, se producirán daños en la correa.
La holgura entre las mitades de la polea es importante para que las mitades de la polea puedan sujetar la correa cuando se trabaja a baja velocidad. El eje de transmisión de la plataforma de corte debe estar a baja velocidad.
Gire la tuerca (A) para ajustar el tornillo (B).
Con el tornillo, mueva el conjunto de la polea de velocidad variable superior hacia atrás hasta que haya una separación de 3 mm (1/8 in) entre las mitades de la polea inferior, o hasta que el conjunto de la polea superior llegue al final de las ranuras.

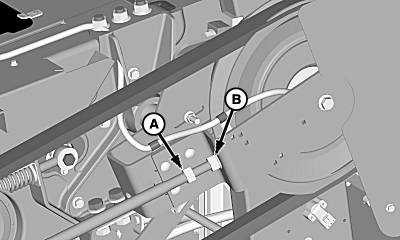

H90917-UN-28FEB08
A - Tuerca
B - Tuerca
Primero ajuste la tuerca (A) y luego la tuerca (B).
H90967-UN-05MAR08
A - Tuercas (2)
B - Soporte
C - Tuercas (3)
Ajuste las tuercas (C) e instale el soporte (B) y sujete con tuercas (A).IMPORTANTE:
H90914-UN-28FEB08
A - Polea tensora
B - Tuerca
NO se coloque de pie sobre la correa mientras se tira de la polea tensora para ajustar la separación.Levante la polea tensora (A) hasta que la polea tensora esté en contacto con la correa de transmisión.
Eleve la polea unos 25 mm (1 in.) adicionales y ajuste la tuerca (B).

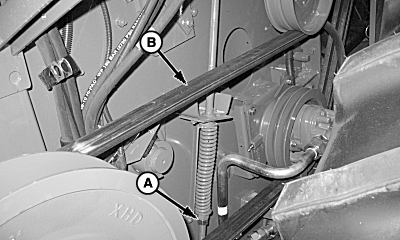

H90976-UN-06MAR08
A - Tuerca
B - Correa de transmisión
Sujete la tuerca de ajuste (A) para ubicar la arandela entre el extremo del calibrador y parte inferior del escalón para y ajustar la correa de transmisión del molinete (B).Instalar las protecciones del alimentador de mies.
|
OUO6075,0000667-63-20100202 |
